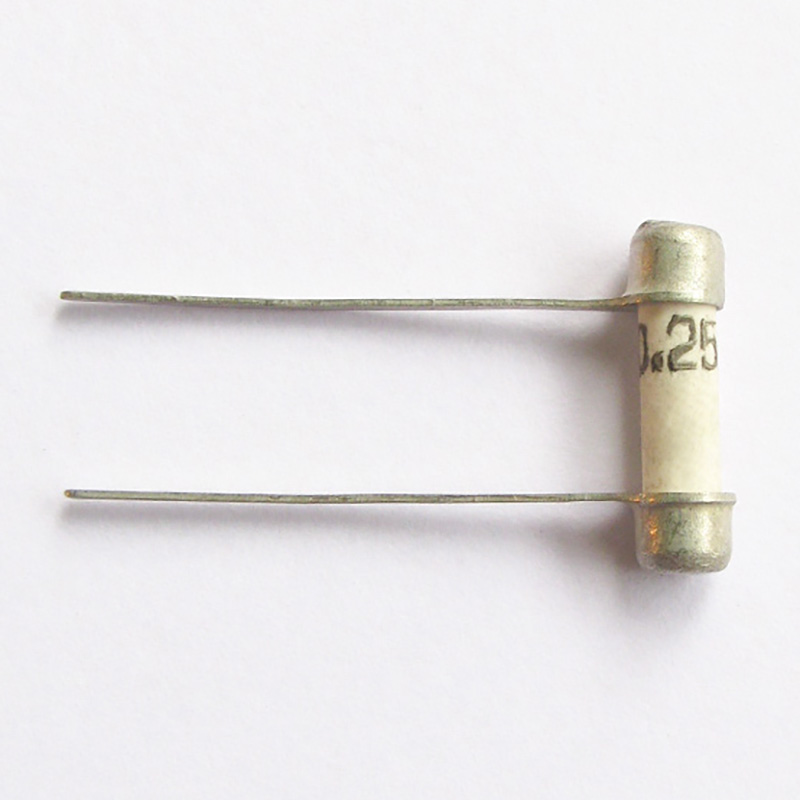

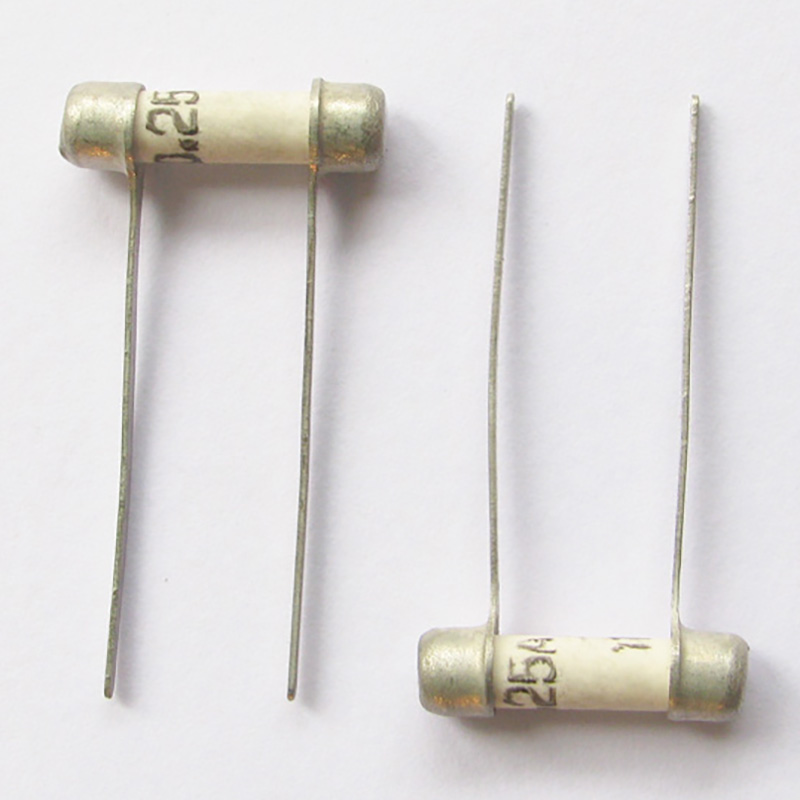

Вставка плавкая ВП1-2
Производитель:
Вставка плавкая ВП1-2 предназначена для защиты электрических цепей постоянного и переменного тока РЭА частотой 50… 2000 Гц от перегрузок и коротких замыканий. Корпус – непрозрачный (керамический).

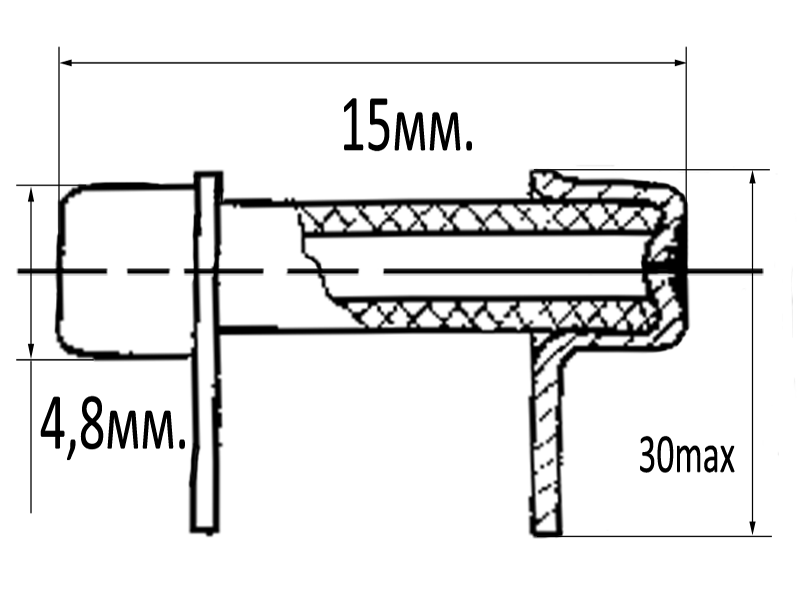

Рис.1 Габаритные размеры
| Условное обозначение изделия | ТУ | Приемка | Номинал (А, В) |
| ВП 1-2 | АГ0.481.303 ТУ | «1» | 0,25; 0,5; 1,0; 2,0; 3,15; 4,0; 5,0 А, 250В |
| ВП 1-2 В | АГ0.481.303 ТУ | «3» | |
| ВП 1-2 | ОЮ0.480.003 ТУ | «5» | |
| ВП 1-2 В | ОЮ0.480.003 ТУ | «7» | |
| ОС ВП 1-2 В | га0.481.002 ТУ | «9» |
Технические данные
- Быстродействующие малогабаритные вставки плавкие
- Отключающая способность 35 А по АГ0.481.303 ТУ. По ОЮ0.480.003 ТУ отключающая способность при U-250В должна быть 10 Inom (для номинальных токов 0,25 – 1,0 А) и 5 Inom (для номинальных токов 2,0 – 5,0 А)
- Время срабатывания при Inom-2,75 - не более 1,0 с, при Inom-4.0 - 0.1 с, для приемок «1» и «3»
- Время срабатывания при Inom-2,75 - не более 1,0 с, при Inom-5.0 - 0.1 с, для приемок «5» и «7»
- Электрическая прочность изоляции 900В
- Корпус керамический
- Габаритные размеры Ø4,8х15х30 мм
- Масса – 0,75 г
- Минимальный срок сохраняемости - 20 лет для приемки "1" и "3", 25 лет для приемки "5", "7" и "9".
