Комплект автоматов для дуговой сварки «А-1698»
Комплект автоматов для дуговой сварки «А-1698» предназначен для автоматической сварки прямолинейных угловых швов (тавровых соединений) в нижнем положении катетом 5-8 мм в среде углекислого газа или под слоем флюса.
| Наименование параметров | A1698 | A1698 новый |
| Емкость флюсов бункера, не менее | 0,002 м3 | 0,006 м3 |
| Масса автомата с полной кассетой и флюсоаппаратурой | 22 кг | 31 кг |
| Масса электродной проволоки в кассете, не менее | 5 кг | 15 кг |
Основные особенности

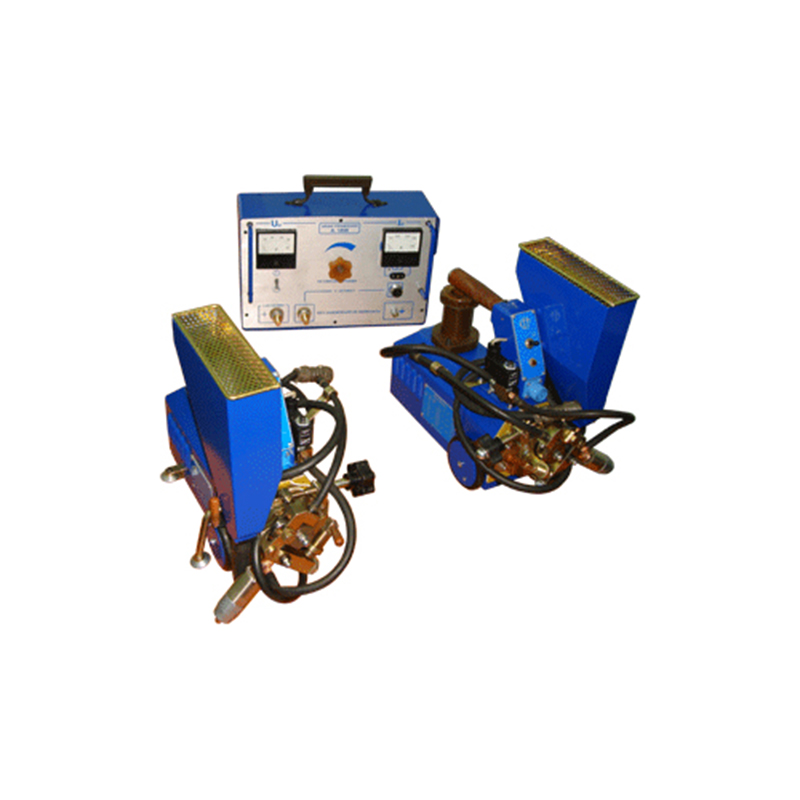

В комплект поставки входят: два автомата - левого и правого исполнения (для одновременной сварки с двух сторон), состоящие из тракторов, шкафов управления и кабелей
Электрическая схема автомата «А-1698» питается непосредственно от сварочного напряжения величиной не более 40 В. Автоматы поставляются без сварочных источников или с источниками по заказу потребителя.
Автоматы возможно использовать и для других целей: прямолинейной сварки полотнищ, в составе других изделий. Они обеспечивают многократное повышение производительности труда при сварке прямолинейных угловых швов (тавровых соединений).
Механизм подачи проволоки автомата доработан для возможности установки дополнительных роликов с увеличенным диаметром (с Ø33 и Ø37 до Ø42 и Ø44), в целях увеличения скорости подачи сварочной проволоки в зону сварки.
Основные узлы полуавтомата
Исполнительным механизмом в комплекте автоматах «А-1698» служит малогабаритный трактор, на котором размещается кассета со сварочной проволокой. При перемещении трактора одновременно подается проволока и выполняется сварка. Слежение за стенкой привариваемого профиля производится автоматически за счет обкатки по этой поверхности двух роликов от автомата, которые выставлены с определенным углом атаки, и таким образом обеспечивается точная подача сварочной проволоки в угол соединения.
Трактор снабжен одним электродвигателем типа Д90С, который приводит в движение оба рабочих механизма – перемещение трактора и подачи электродной проволоки. Вращение приводных колес трактора обеспечивается сменными шестернями через червячную пару. Применение одного электродвигателя обеспечивает малые габариты трактора.
Автомат снабжен двумя типами мундштуков (с центральной и боковой газовой защитой) для сварки в среде защитного газа и одним мундштуком для сварки под слоем флюса. Положение мундштуков относительно шва регулируется корректором.
| Наименование | Количество |
| Автомат для дуговой сварки (правый) | 1 |
| Автомат для дуговой сварки (левый) | 1 |
| Шкаф управления | 2 |
| Комплект монтажных частей | 2 |
| Ведомость ЗИП | 1 |
| Паспорт | 1 |
| Параметр | Значение |
|---|---|
| Диапазон сварочных токов | 200…315 А |
| Диаметр электродной проволоки | 1,2…1,6 мм |
| Скорость подачи электродной проволоки | 4…9,5 м/мин |
| Габаритные размеры трактора | 235х290х420 мм |
| Масса трактора (без электродной проволоки и флюса бункера) | 16 кг |
| Скорость перемещения автомата | 0,25-0,9 м/мин |
| Расход защитного газа при давлении 2 кгс/см3 | 12-30 л/мин |
| Емкость флюсов бункера, не менее | 0,002 м3 |
| Масса автомата с полной кассетой и флюсоаппаратурой | 22 кг |
| Габаритные размеры (без катушки и флюсобункера) | 230-3,0 х 422-4,0 х 295-3,5 |
| Масса автомата без электродной проволоки и флюсоаппаратуры, кг | 16±0,5 |
| Масса с полной кассетой и флюсоаппаратурой, кг | 22±0,5 |
| Масса электродной проволоки в кассете, не менее, кг | 5 |
| Габаритные размеры шкафа управления, не менее | 176х390х275 |
| Масса шкафа управления, не более | 8,5 |
| % rоэффициент применяемости, не менее | 45 |
| н.ч. удельная технологическая себестоимость, не более | 600 |
