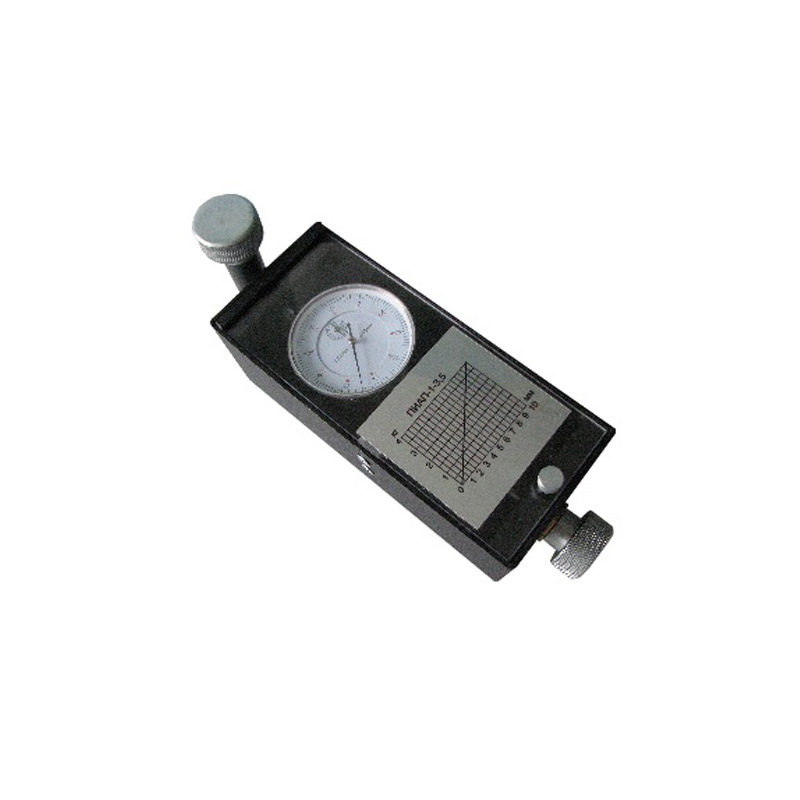

Адгезиметр битумной и мастичной изоляции СМ-1М

Адгезиметр СМ-1М предназначен для измерения адгезии битумной изоляции трубопроводов и других изоляционных покрытий на битумной основе в соответствии с ГОСТ Р 51164-98 и ДСТУ 4219-2003 .

Конструкция

Адгезиметр NOVOTEST СМ-1М устанавливается на предварительно подготовленный участок трубопровода (или металлоконструкции) с вырезанным участком покрытия, затем путем вращения винта ведущего штока прибора к покрытию прикладывается нагрузка через тарированную пружину. В процессе приложения нагрузки прибор измеряет перемещение штока, которое, по установленной на корпусе прибора шкале, пересчитывается в усилие сдвига и определяет адгезию битумного покрытия.

Адгезиметр СМ-1М состоит из корпуса 1, внутри которого расположена подвижная система ведущего 2 и ведомого 3 штоков, соединенных между собой тарированной пружиной 4. Ведущий горизонтальный шток 2, предназначенный для сжатия пружины 4, приводится в движение вращением винта 5, закрепленного в торцевой части корпуса устройства. На штоке 2 закреплен кронштейн 6 с регулировочным винтом 7, предназначенный для передачи значений линейной деформации тарированной пружины 4 на подвижную ножку индикатора 8. Индикатор 8 крепится к кронштейну 6. Нож 11 для сдвига образца защитного покрытия укреплен внутри вертикального штока 12, перемещающегося при вращении винта 13. Для крепления прибора на поверхности изолированного трубопровода, на нижнем основании корпуса устройства, укреплены четыре опорных ножа 14. 1.

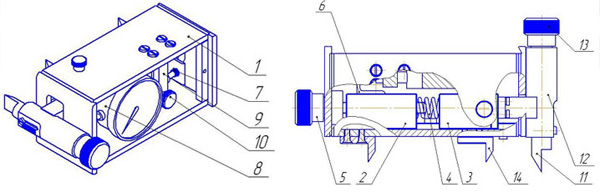

Рис.1. Схема адгезиметра СМ-1М

Комплект поставки

• адгезиметр СМ-1М;
• паспорт;
• упаковка.
