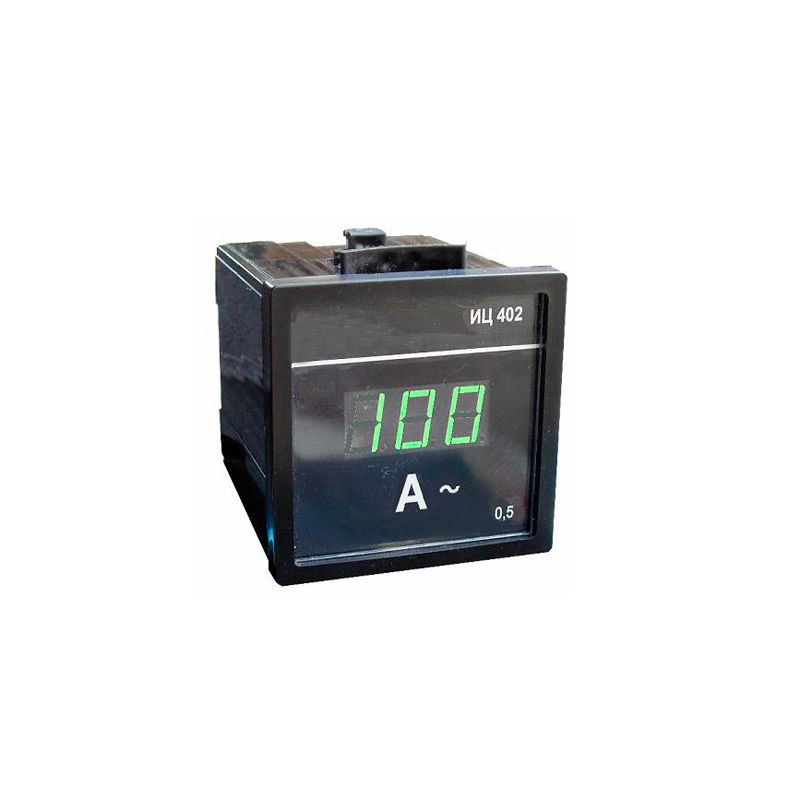

Амперметр ИЦ402
Производитель:
Амперметр ИЦ402 предназначен для измерения действующего значения напряжения и тока в электрических цепях переменного и постоянного тока.
Особенности
- Индикация измеряемого значения с помощью трех (четырех) разрядного цифрового индикатора
- Питание от сети постоянного или переменного тока
- Гальваническая развязка между входом питания и входом измерения
- Крепление на переднюю панель с задним присоединением выводов
- Среднеквадратичное значение измеряемого значения напряжения (тока) определяется путем многократного измерения и математической обработки результатов в реальном времени
- Возможность измерения в широком диапазоне частот - до 400 Гц.
- Питание от сети постоянного или переменного тока (100-265)В.
- Возможна индикация полярности.
| Параметр | Значение |
|---|---|
| Номинальное значение измеряемых напряжений | от 100 мВ до 500 кВ |
| Номинальное значение измеряемых токов | от 100 мкА до 500 кА |
| Ряд номинальный значений измеряемой величины | (10; 11; 12; 15; 20; 22; 25; 30; 35; 40; 45; 50; 60; 75; 90) х n. где n=0,1; 1; 10; 100 |
| Диапазон измеряемых напряжений (токов) без индикации полярности | 0,05-1,2 |
| Диапазон измеряемых напряжений (токов) с индикацией полярности | от -1,2 до 1,2 |
| Основная приведенная погрешность обычной точности, % | 1,0 |
| Основная приведенная погрешность повышенной точности, % | 0,5 |
| Номинальное напряжение, подаваемое на измерительный вход до 1000 В (AC и DC) | от 100 мВ до 1000 В |
| Номинальное напряжение, подаваемое на измерительный вход от 1000 В (AC) | 100 В |
| Номинальный ток (напряжение), подаваемые на измерительный вход до 5 А (AC и DC) | от 100 мкА до 5 А |
| Номинальный ток (напряжение), подаваемые на измерительный вход от 5 AC | 5 А |
| Номинальный ток (напряжение), подаваемые на измерительный вход от 5 А (AC /DC) | 50, 60, 75, 100 мВ |
| Диапазон напряжений питания переменного тока в 50 Гц, В | 85-265 |
| Диапазон напряжений питания постоянного тока, В | 60-350 |
| Потребляемая мощность, не более, Вт | 2 |
| Степень защиты индикатора | IP40 |
| Степень защиты клеммника | IP20 |
| Рабочая температура, °C | -40…+55 |
| Электрическая прочность изоляции независимых цепей относительно корпуса и между собой (за 1 мин), кВ | 2 |
| Цвет сечения исполнение по умолчанию по согласованию с заказчиком | красный зеленый, желтый |
| Высота цифр, мм | 14 |
| Размер установочного отверстия, мм | 68х68 |
| Габаритные размеры, мм | 72х72х97 |
