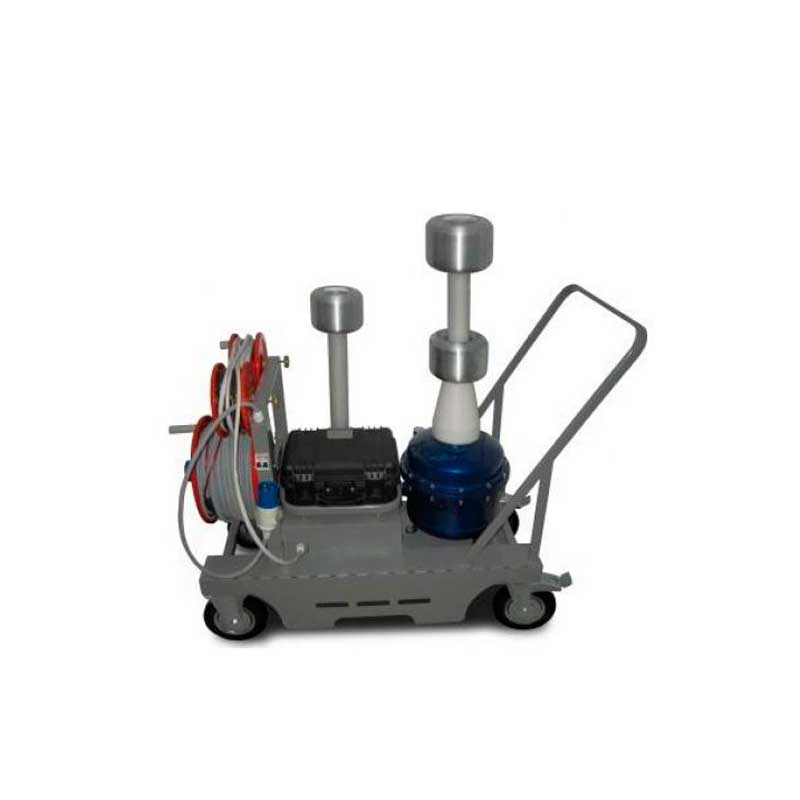

Аппарат для испытания диэлектриков АИГ-70/55
Производитель:
Аппарат для испытания диэлектриков АИГ-70/55 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением до 70 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением до 55 кВ частотой 50 Гц.
| Блок управления АИГ-70/55 | 1 |
| РНО-40 (РНО-80 для исполнения АИГ-70/55-17,5) на передвижной тележке | 1 |
| ТИОГ-55 - трансформатор испытательный однофазный газонаполненный | 1 |
| Кабель сетевой длиной 50 м на барабане, сечением 4х6 мм2 | 1 |
| Провод заземления длиной 30 м на барабане, сечением 10 мм2 | 1 |
| Провод высоковольтный длиной 30 м, Uисп. 25 кВ | 1 |
| Руководство по эксплуатации | 1 |
Эксплуатация
Аппарат для испытания диэлектриков АИГ-70/55 остается работоспособным при воздействии:
- Температуры окружающей среды от -10 до +40
- Относительной влажности до 80% при температуре +25 °С
- Атмосферного давления 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)
| Параметр | Значение |
| Наибольшее рабочее напряжение (действующее значение), кВ: | |
| - На выпрямленном напряжении в продолжительном режиме | 70 |
| - На переменном напряжении в продолжительном режиме | 55 |
| - На переменном напряжении в повторно-кратковременном режиме | 55 |
| Максимальный рабочий ток, мА: | |
| - На выпрямленном напряжении в продолжительном режиме | 100 (200) |
| - На переменном напряжении в продолжительном режиме | 120 (250) |
| - На переменном напряжении в повторно-кратковременном режиме | 150 (300) |
| Приведенная погрешность измерения выходного напряжения, %, не более | ± 3 |
| Диапазон измерения испытательного напряжения, кВ: | |
| - На выпрямленном напряжении в продолжительном режиме | 1,0 – 70 |
| - На переменном напряжении в продолжительном режиме | 1,0 – 55 |
| - На переменном напряжении в повторно-кратковременном режиме | 1,0 – 55 |
| Приведенная погрешность измерения выходного тока, %, не более | ± 3 |
| Диапазон измерения испытательного тока, мА | 5,0 – 140 (10,0 – 320) |
| Потребляемая мощность, кВА, не более | 7,5 (17,5) |
| Максимальная емкость нагрузки при номинальном напряжении, нФ, не более | 8.5 (22) |
| Напряжение питающей сети, В однофазное | 220 ± 22 |
| Частота питающей сети, Гц | 50 ± 1 |
| Масса БУ, кг, не более | 15 |
| Масса БВН, кг, не более | 250 |
| Габаритные размеры БУ, мм, не более | 360 х 310 х 190 |
| Габаритные размеры БВН, мм, не более | 600 х 1300 х 1050 |
| Средний срок службы, лет | 10 |
