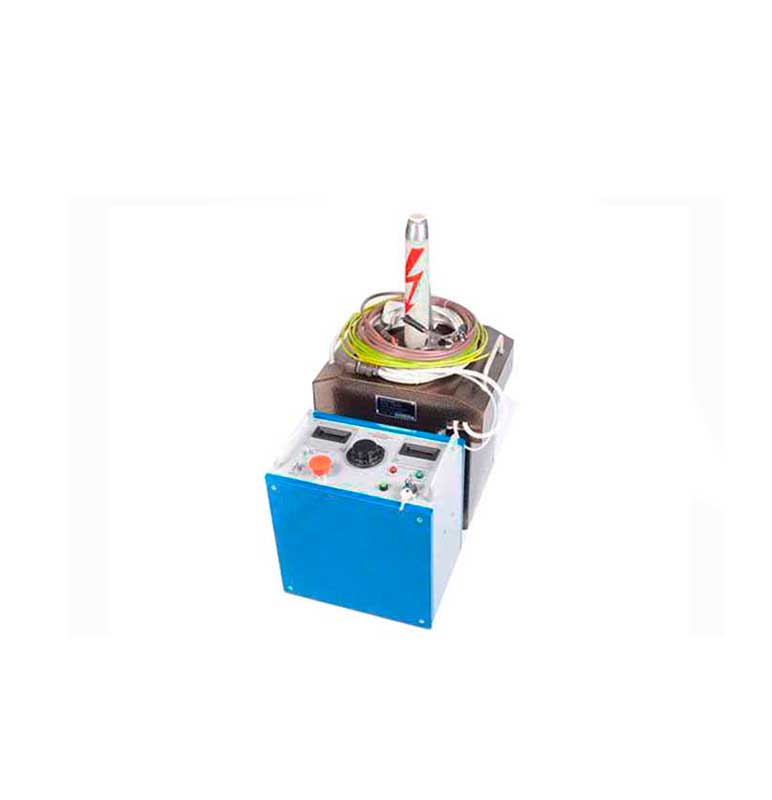

Аппарат испытательный диодный АИД-70/50Д
Аппарат испытательный диодный АИД-70/50Д предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
Наименование | Обозначение | Кол. |
Блок управления | АИД70/50Д-БУ.00.00.00 | 1 |
Блок высокого напряжения | АИД70/50Д-БВН.00.00.00 | 1 |
Кабель сетевой | АИД70/50Д-КС | 1 |
Провод заземления с зажимами | АИД70/50Д-ПЗЗ | 2 |
Кабель высоковольтный | АИД70/50Д-КВВ | 1 |
Запасные части |
|
|
Вставка плавкая ВП2 –1 1 А | АГО.481.304 ТУ | 2 |
Вставка плавкая ВП3 –1 10 А | АГО.481.304 ТУ | 2 |
Эксплуатационные документы |
|
|
Аппарат испытательный диодный АИД-70/50Д Руководство по эксплуатации | АИД70/50Д.00.00.00РЭ | 1 |
Аппарат испытательный диодный АИД-70/50Д Паспорт | АИД70/50Д.00.00.00ПС | 1 |
Эксплуатация
Аппарат испытательный АИД-70/50Д сохраняет работоспособность при воздействии:
- температуры окружающей среды от -10° С до + 40°С
- относительной влажности воздуха 80% при температуре + 20°С,
- атмосферного давления 84,0 – 106,7 кПа, (630 – 800 мм.рт.ст.)
| Параметры | Значение |
| Напряжение питающей сети однофазного переменного тока , В | 220 ± 11 |
Параметры аппарата на выпрямленном напряжении в продолжительном ( до 5 минут ) режиме при номинальном значении напряжения в сети :
| 70 14 |
Параметры аппарата на переменном напряжении в продолжительном ( до 5 минут ) режиме при номинальном значении напряжения в сети :
| 50 45 |
| Приведенная погрешность измерения выходного напряжения и тока , % | 3 |
| Потребляемая мощность , кВА , не более | 3 |
Масса, кг
| 13 44 |
