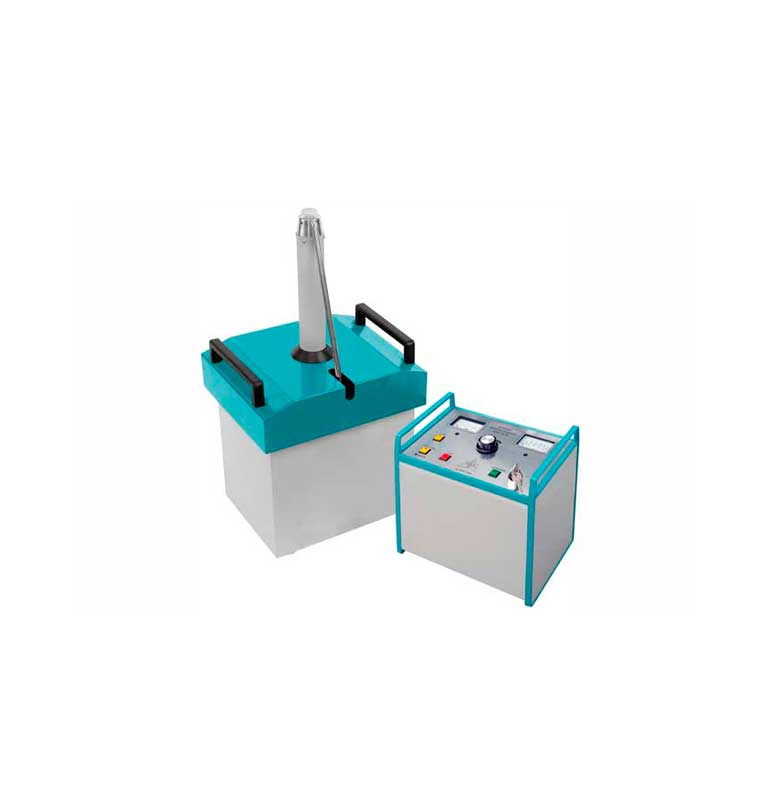

Аппарат испытательный диодный АИД-70/70
Производитель:
Аппарат испытательный диодный АИД-70/70 служит для проведения испытаний изоляции силовых кабелей или твердых диэлектриков постоянным напряжением (до70 кВ) в продолжительном режиме и переменным напряжением (до70 кВ) в кратковременном режиме.
Эксплуатация
Аппарат для испытания АИД-70/70 остается работоспособным при воздействии:
- температуры окружающей среды от -10 до +40°С,
- относительной влажности воздуха до 80% при температуре +20°С,
- атмосферного давления 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).
Комплект поставки
- Блок управления - 1 шт,
- Блок высокого напряжения - 1 шт,
- Кабель сетевой (длина 4 м, сечение 3х0,75 мм2) - 1 шт,
- Провод заземления (длина 4 м, сечение 4 мм2) - 2 шт,
- Провод высоковольтный (длина 4 м) - 1 шт,
- Вставка плавкая ВП2 –1, 1.0 А - 2 шт,
- Вставка плавкая ВП3 –1, 10.0 А - 2 шт,
- Руководство по эксплуатации - 1 шт.
| Параметр | Значение |
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 11 |
| Частота питающей сети, Гц | 50±1 |
| Наибольшее рабочее напряжение (действующее значение), кВ | |
| На выпрямленном напряжении в продолжительном режиме | 70 |
| На переменном напряжении в продолжительном режиме | 70 |
| На переменном напряжении в повторно-кратковременном режиме* | 70 |
| Максимальный рабочий ток, мА | |
| На выпрямленном напряжении в продолжительном режиме | 14 |
| На переменном напряжении в продолжительном режиме | 20 |
| На переменном напряжении в повторно-кратковременном режиме* | 45 |
| Приведенная погрешность измерения выходного напряжения, %, не более | ± 3 |
| Приведенная погрешность измерения выходного тока на выпрямленном напряжении, %, не более | ± 3 |
| Диапазоны измерения испытательного тока на выпрямленном напряжении, мА | 0,05 -1; 1-15 |
| Потребляемая мощность, кВА, не более | 4 |
| Масса, кг, не более: | |
| 15 |
| 70 | |
| Габаритные размеры, мм, не более | |
| 360х340х205 |
| - | |
| Средний срок службы, лет | 10 |
