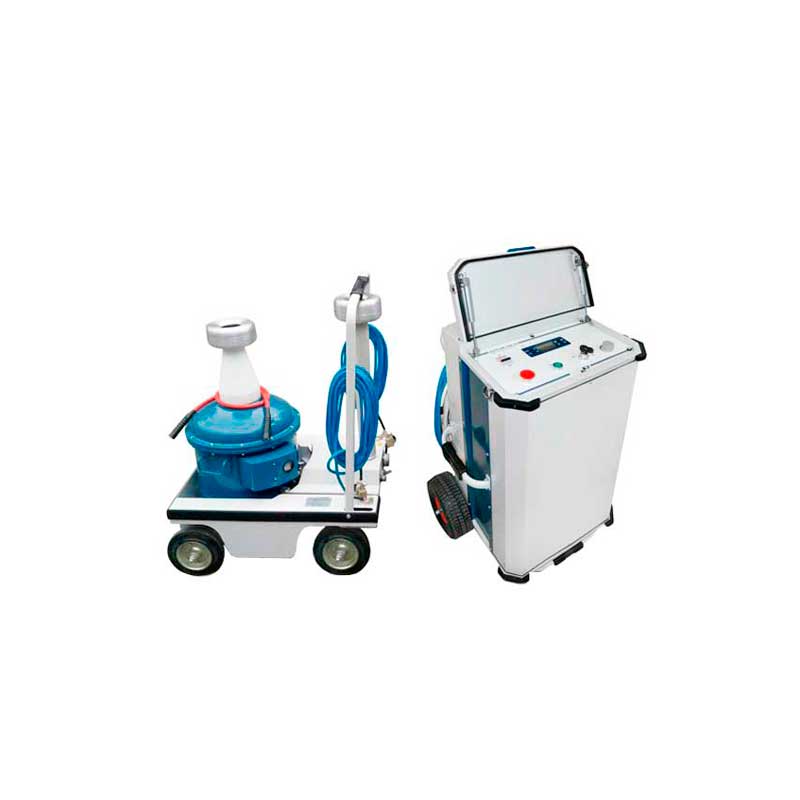

Аппарат испытательный HVTS-HP
Производитель:
Аппарат испытательный HVTS-HP - это универсальная серия приборов (с возможностью укомплектования высоковольтными блоками 10 - 350 кВ до 70 кВА), предназначенных для испытания изоляции силовых кабелей и твердых диэлектриков напряжением постоянного тока величиной до 140 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением величиной до 100 кВ частотой 50 Гц.
Модификации
- 7,5 кВА: HVTS-HP 70/55-7,5, HVTS-HP 70/100-7,5, HVTS-HP 100/100-7,5, HVTS-HP 140/100-7,5;
- 17,5 кВА: HVTS-HP 70/55-17,5, HVTS-HP 70/100-17,5, HVTS-HP 100/100-17,5, HVTS-HP 140/100-17,5.
| № | Наименование | Количество |
| 1. | Блок управления HVTS-HP (выбранной модификации) совмещен на одной тележке с регулятором VT-40 | 1 |
| 2. | ВТр ТИОГ-100 на передвижной тележке в комплекте с делителем напряжения, заземлителем и выпрямителем | 1 |
| 3. | Кабель сетевой длиной 10 м на барабане, 4х4 мм2 | 1 |
| 4. | Провод заземления длиной 10 м на барабане, 10 мм2 | 2 |
| 5. | Провод высоковольтный длиной 10 м, Uисп.= 70 кВ | 1 |
| 6. | Руководство по эксплуатации | 1 |
| 7. | Паспорт | 1 |
Эксплуатация
Аппарат для испытания HVTS-HP остается работоспособным при воздействии:
- Температуры окружающей среды от +1 до +35°С
- Относительной влажности до 80% при температуре +25 °С
- Атмосферного давления 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)
| Параметр | HVTS-HP 70/55-7,5 (17,5) | HVTS-HP 70/100-7,5 (17,5) | HVTS-HP 100/100-7,5 (17,5) | HVTS-HP 140/100-7,5 (17,5) |
| Диапазон устанавливаемых значений напряжения переменного тока на выходе, кВ | 0,5 – 55 | 1 – 100 | ||
| Диапазон устанавливаемых значений напряжения постоянного тока на выходе, кВ | 0,5 – 70 | 1 – 100 | 1 – 140 | |
| Максимальное значение силы переменного тока на выходе, мА | 130 (300) | 75 (175) | ||
| Максимальное значение силы постоянного тока на выходе, мА | 90 (200) | 30 (65) | 40 (90) | 55 (125) |
| Диапазон измерения напряжения переменного тока на выходе, кВ | 3 – 55 | 3 – 100 | ||
| Диапазон измерения напряжения постоянного тока на выходе, кВ | 3 – 70 | 3 – 100 | 3 – 140 | |
| Диапазон измерения силы переменного тока на выходе, мА | 1 – 130 | 1 – 75 (1 – 175) | ||
| Диапазон измерения силы постоянного тока на выходе, мА | 1 – 90 (1 – 200) | 1 – 30 (1 – 65) | 1 – 40 (1 – 90) | 1 – 55 (1 – 125) |
| Границы относительной погрешности измерения | ± 3 % | |||
| Напряжение питающей сети, В | 220 ± 22 | |||
| Частота питающей сети, Гц | 50 ± 1 | |||
