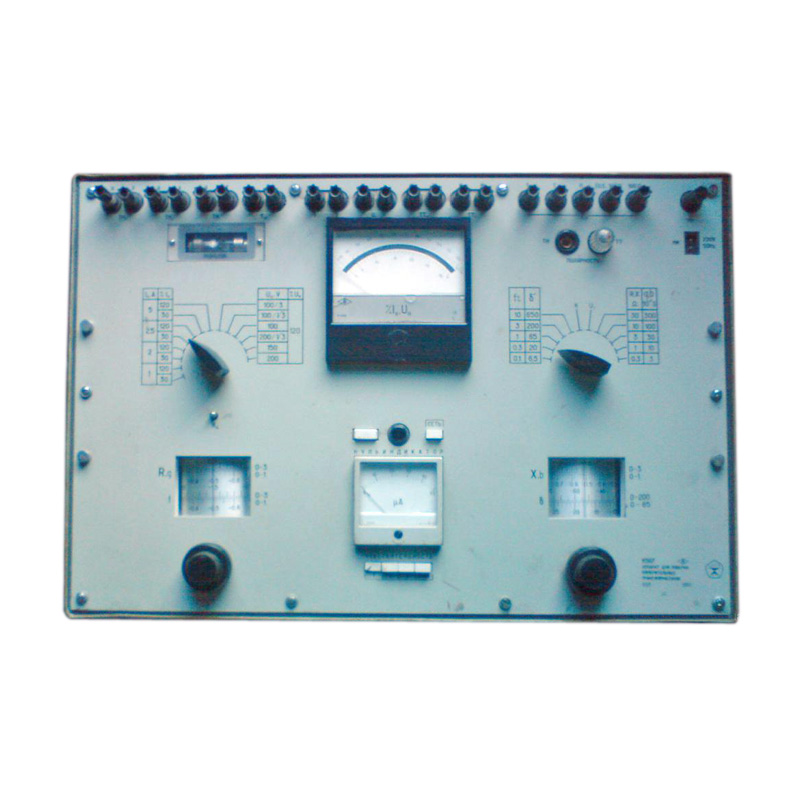

Аппарат К507
Аппарат К507 предназначен для поверки дифференциально-нулевым методом измерительных трансформаторов тока и напряжения классов точности 0,05; 0,1; 0,2; 0,5; 1; 3; 10 с номинальными вторичными токами 1; 2; 2,5 и 5 А и с номинальными вторичными напряжениями 100/3; 100/√3; 100; 200/√3; 150 и 200 В активной и реактивной составляющих сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов на частоте 50 Гц.
Технические характеристики
- Пределы измерения погрешностей при поверке измерительных трансформаторов и пределы допускаемых основных погрешностей аппарата указаны в таблице 1.
Обозначение предела измерения | Предел измерения погрешности | Предел допускаемой основной погрешности аппарата при вторичных токах трансформаторов тока от 0,5 до 6 А и при вторичных напряжениях трансформаторов напряжения от 50 до 240 В | ||
токовой и напряжения, % | угловой, мин | |||
токовой и напряжения, % | угловой, мин | |||
0,1 | ± 0,1 | -3,5 +6,5 | ± 0,001 | ± 0,1 |
0,3 | ± 0,3 | -10 +20 | ± 0,003 | ± 0,3 |
1 | ± 1 | -35 +65 | ± 0,01 | ± 1 |
3 | ± 3 | -100 +200 | ± 0,03 | ± 3 |
10 | ± 10 | -350 +650 | ± 0,10 | ± 10 |
- Пределы измерения комплексных сопротивлений и пределы допускаемых основных погрешностей аппарата поверки измерительных трансформаторов К507 указаны в таблице 2.
Обозначение предела измерения | Предел измерения составляющих сопротивления, Ом | Предел допускаемой основной погрешности аппарата при вторичных токах трансформаторов тока от 0,5 до 6 А, Ом | |
активной | реактивной | ||
0,3 | 0,3 | 0,6 | ± 0,005 |
1 | 1 | 2 | ± 0,02 |
3 | 3 | 6 | ± 0,05 |
10 | 10 | 20 | ± 0,2 |
30 | 30 | 60 | ± 0,5 |
100 | 100 | 200 | ± 2 |
- Пределы измерения комплексных проводимостей и пределы допускаемых основных погрешностей аппарата указаны в таблице 3.
Обозначение предела измерения | Предел измерения составляющих проводимости, См | Предел допускаемой основной погрешности аппарата при вторичных напряжениях от 50 до 240 В, См | ||
активной | реактивной | |||
емкостной | индуктивной | |||
3 · 10-4 | 3 · 10-4 | 6 · 10-4 | 3 · 10-4 | ± 0,5 · 10-5 |
10 · 10-4 | 10 · 10-4 | 20 · 10-4 | 10 · 10-4 | ± 2 · 10-5 |
30 · 10-4 | 30 · 10-4 | 60 · 10-4 | 30 · 10-4 | ± 5 · 10-5 |
100 · 10-4 | 100 · 10-4 | 200 · 10-4 | 100 · 10-4 | ± 20 · 10-5 |
300 · 10-4 | 300 · 10-4 | 600 · 10-4 | 300 · 10-4 | ± 50 · 10-5 |
- Пределы измерения напряжений при использовании аппарата в качестве прямоугольно-координатного потенциометра переменного тока составляют:
- до 5 мВ - при рабочем токе 5 А;
- до 2,5 мВ - при рабочем токе 2,5 А;
- до 2 мВ - при рабочем токе 2 А;
- до 1 мв - при рабочем токе 1 А;
- до 3 мВ - при рабочем напряжении 200 В;
- до 1,5 мВ - рабочем напряжении 100 В.
- Пределы допускаемой основной погрешности синфазной и квадратурной составляющих э.д.с. (напряжения) не превышают ± 2 % от конечного значения шкалы измерения синфазной составляющей напряжения при номинальном рабочем токе (напряжении).
- Нагрузка, создаваемая аппаратом на образцовый трансформатор тока, не превышает 0,8; 0,6 и 0,25 Ом при cos φ = 0,8–1 при номинальных вторичных токах соответственно 1; 2-2,5 и 5 А.
- Нагрузка, создаваемая аппаратом на поверяемый трансформатор тока при cosφ=1, не более 0,01 Ом.
- Нагрузка, создаваемая аппаратом на образцовый трансформатор напряжения, при cosφ=1 не превышает:
- 1,0 В•А - при вторичном напряжении 100/3 В;
- 2,5 В•А- при вторичном напряжении 100/√3 В;
- 7,5 В•А - при вторичном напряжении 100; 200/√3 В;
- 10,0 В•А - при вторичном напряжении 150 В;
- 15,0 В•А - при вторичном напряжении 200 В.
- Пределы допускаемой основной погрешности ампервольтметра не превышают ±1,5 % от конечного значения рабочей части шкалы.
- Электропитание нульиндикатора осуществляется от сети переменного тока напряжением (220±22) В частоты (50±1) Гц.
- Мощность, потребляемая нульиндикатором, не более 10 В•А.
- Габаритные размеры аппарата не превышают 615 х 440 х 240 мм (с откинутыми ручками – 710 х 480 х 240 мм).
- Масса, не более 24 кг.
Комплект поставки
- Аппарат поверки трансформаторов К507 – 1 шт.
- Перемычки (на зажимах аппарата) – 2 шт.
- Шнур – 1 шт.
- Запасные предохранители ПМ 0,25 – 3 шт.
- Запасная лампа индикаторная ТН 0,2-2 – 1 шт.
- Техническое описание и инструкция по эксплуатации – 1 экз.
- Паспорт – 1 экз.
