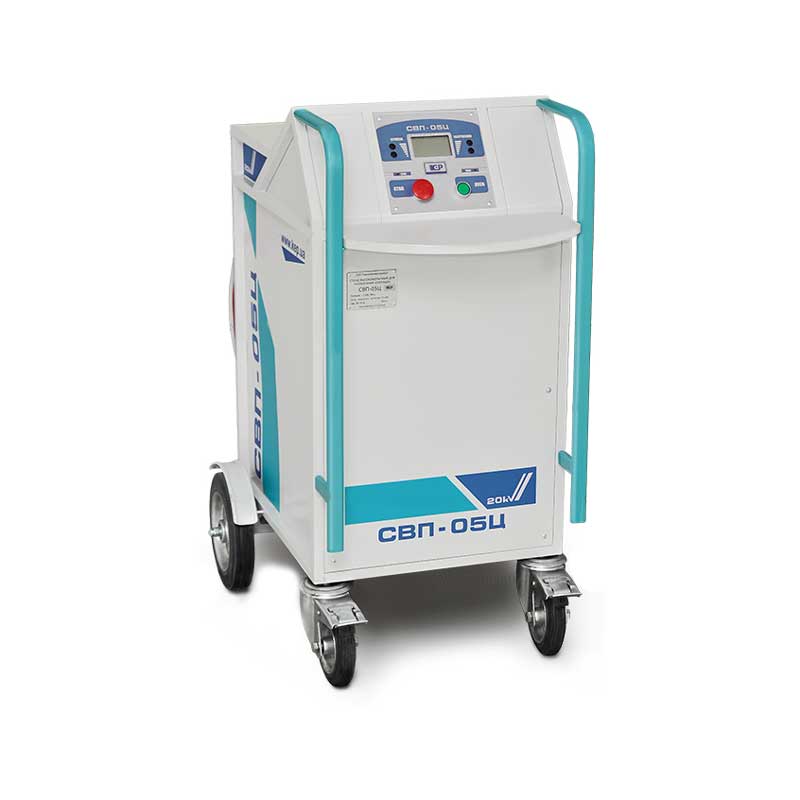

Аппарат прожига СВП-05Ц
Производитель:
Высоковольтный стенд СВП-05Ц предназначен для прожига (разрушения спая с сопротивлениям близким к нулю, в месте замыкания фазного проводника высоковольтного кабеля на оболочку/фазный проводник) дефектной изоляции силовых кабелей с последующим ее дожигом, для устранения переходного сопротивления в месте дефекта, что позволяет применять известные методы как для определения расстояния до места повреждения кабеля, так и места повреждения непосредственно на трассе кабельных линий.
Эксплуатация
Высоковольтный стенд СВП-05Ц остается работоспособным при воздействии:
- Температуры окружающей среды от -10 до +40
- Относительной влажности до 80% при температуре +25 °С
- Атмосферного давления 630 – 80 мм. рт. ст.
| Cтенд высоковольтный СВП-05Ц | 1 |
| Ключ от замка ящика | 2 |
| Паспорт СВП-05Ц | 1 |
| Параметр | Значение |
|---|---|
| Максимальные напряжения выпрямленного тока на выходе по ступеням, при наличии емкости 0,1 мкФ, кВ | 0,500 / 1 / 5 / 10 / 15 / 20 |
| Максимальные значения выходной силы тока в режиме короткого замыкания, А, для ступеней: | |
| «500 В» | 12 |
| «1 кВ», «5 кВ», «10 кВ», «15 кВ», «20 кВ» | 6 |
| Количество режимов работы (ступеней) | 6 |
| Режим переключения ступеней | ручной |
| Напряжение питающей сети, В | 230 ± 10 % |
| Частота питающей сети, Гц | 50 ± 1 |
| Потребляемая мощность, кВ•А, не более | 10 |
| Масса, кг, не более | 200 |
| Габаритные размеры, Ш×В×Г, мм, не более | 820×630×500 |
