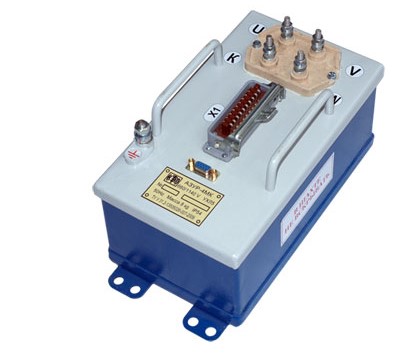

Аппарат защиты от токов утечки АЗУР.4МК
Аппарат защиты от токов утечки АЗУР.4МК (аппарат защиты унифицированный, рудничный, четвертого исполнения, микроконтроллерный, в дальнейшем – «аппарат защиты») предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 660 и 1140 В с изолированной нейтралью трансформатора.
Аппарат защиты встраивается в распределительные устройства низшего напряжения передвижных трансформаторных подстанций, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.
Аппарат АЗУР.4МК полностью заменяет аппарат АЗУР-4.
Условия эксплуатации аппарата АЗУР.4МК
Вид климатического исполнения УХЛ, категория размещения 5 по ГОСТ 15150-69.
Номинальное значение климатических факторов – по ГОСТ 15543.1-89. При этом аппарат защиты предназначен для работы в следующих условиях:
- температура окружающего воздуха от -10 до +65°С;
- относительная влажность окружающего воздуха до 100 % (с конденсацией влаги) при температуре 35 °С;
- окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность до 1200 мг/м3;
- отсутствие резких толчков (ударов и сильной тряски);
- рабочее положение в пространстве не регламентируется;
- номинальное значение внешних механических воздействующих факторов по ГОСТ 13516.1-90 для группы механического исполнения М1;
- аппарат обеспечивает нормальную работу при изменении напряжения сети от 85 до 110 % номинального значения.
Степень защиты корпуса аппарата IР54.
| Параметр | Значение |
|---|---|
| Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В | 660/1140 |
| Напряжение питания аппарата, В | 127 |
| Изменение емкости сети, мкФ на фазу | от 0 до 1,0 |
| Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу | |
| при напряжении сети 660 В | 30 |
| при напряжении сети 1140 В | 60 |
| Сопротивление срабатывания при однофазной утечке, кОм | |
| при напряжении сети 660 В | 20 |
| при напряжении сети 1140 В | 50 |
| Величина длительного тока утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А | 0,025 |
| Устройство шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости сети от 0,1 до 1 мкФ должно снижать кратковременный ток до величины, А | 0,1 |
| Сопротивление срабатывания в режиме предупредительного контроля изоляции | равно сопротивлению срабатывания аппарата в режиме реле утечки |
| Сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания, %, | 150 |
| Собственное время срабатывания аппарата защиты от токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с | |
| основной защиты при напряжении сети 660 В | 0,1 |
| основной защиты при напряжении сети 1140 В | 0,07 |
| резервной защиты | 0,2 |
| Собственное время срабатывания аппарата защиты при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыканий с касанием дугой стенок оболочек электрооборудования, с | 0,1 |
| Время шунтирования поврежденной фазы на землю с момента появления однофазной утечки и емкости сети от 0 до 1,0 мкФ на фазу, с | 0,17 |
| Потребляемая мощность, кВ•А | 0,025 |
| Средний срок службы до списания, лет | 5 |
| Габаритные размеры аппарата защиты, (Ш x В x Г), мм | 156х320х177 |
| Масса аппарата защиты, кг | 8 |
