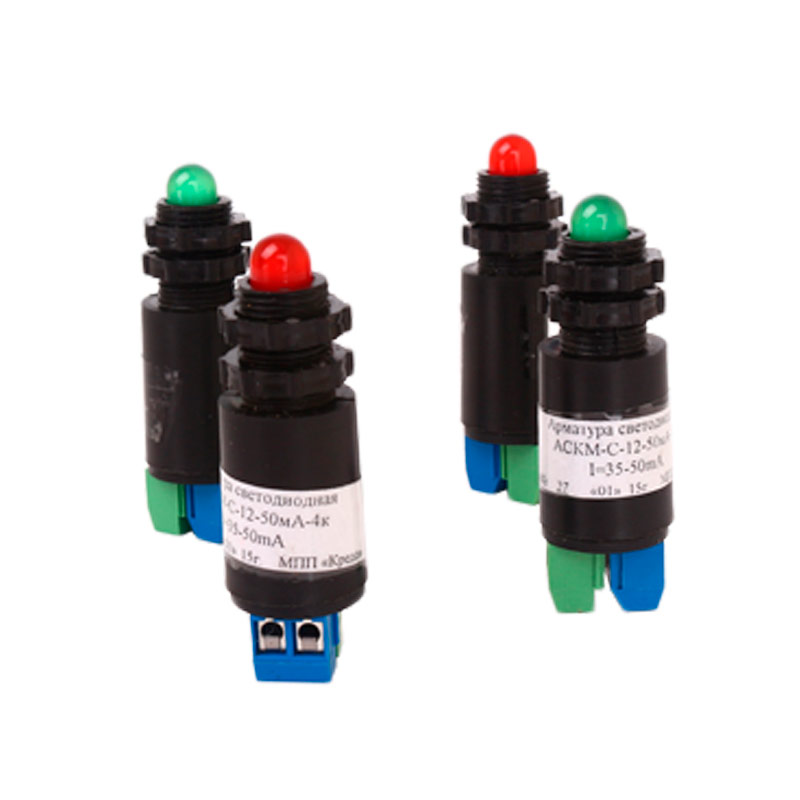

Арматура светодиодная АСКМ-С-12-50мА-4К

Арматура светодиодная АСКМ-С-12-50мА-4К предназначена для индикации в электрических цепях аварийной и технологической сигнализации в замен ламповой арматуры типа АСКМ и пр. без изменения принципиальных схем питания и конструкции посадочных мест.

Область применения

Арматура светодиодная широко используется в цепях релейной автоматики с штатным гасящим резистором R=2.4-4.7k (лампы КМ-24-90, КМ-60-50 и т.д).

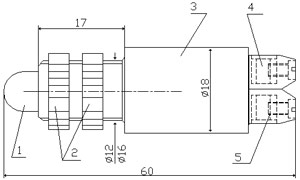

Рис.1. Схема арматуры светодиодной АСКМ-С-12-50мА-4К

1-Светодиод.
2-Гайки крепления.
3-Корпус.
4 и 5 - Двухконтактный клемный зажим.
Клеммы в двухконтактных зажимах соединены паралельно.

Особенности

• Присоединение проводов 4-х контактный клеммник.
• Устанавливаются вместо патронов АСКМ-АСКМ4, АС 120.
