Автоматический стенд испытаний многожильного кабеля

Автоматический стенд испытаний многожильного кабеля предназначен для проведения приемосдаточных испытаний в ОТК многожильных кабелей.

Конструктивное исполнение

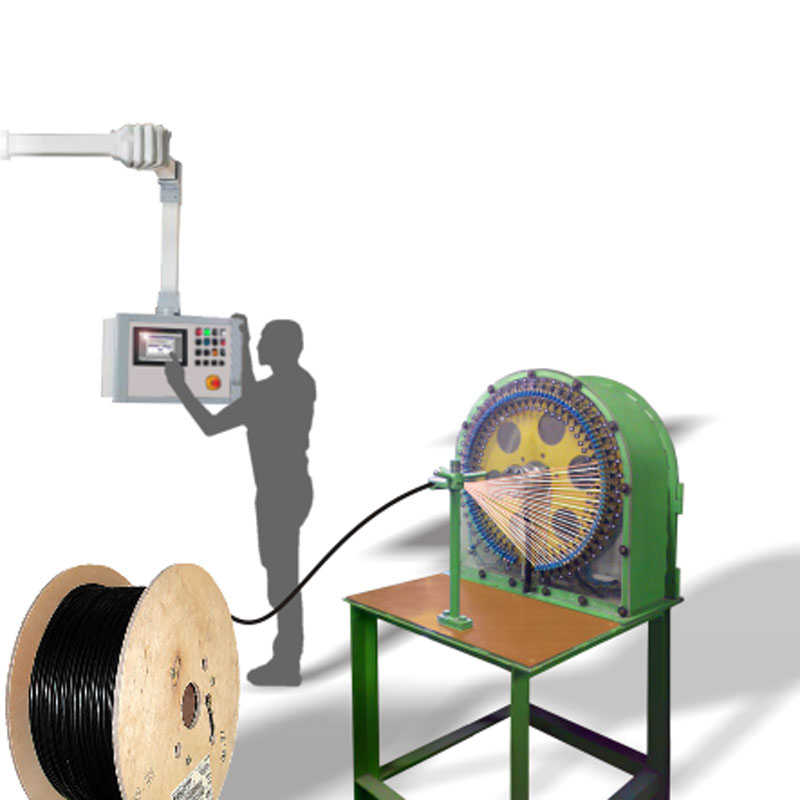

Стенд состоит из блока электроники и блока контактов (измерительного барабана). Блок электроники включает в себя измерительный модуль, коммутатор, узел обработки и управления.

Испытуемый кабель находится в намотанном состоянии на барабане, с обеих сторон его концы выведены наружу, и каждая жила предварительно очищена от изоляции.

Блок контактов находится в непосредственной близости к одному из концов кабеля. Конструктивно данный блок выполнен в виде плоской панели с размещенными по окружности зажимами. Каждая жила ближнего конца кабеля закрепляется в зажим вручную. С помощью моторизованной подвижной контактной группы автоматически осуществляется выбор жил, участвующих в измерениях.

Цифровые значения преобразованных сигналов первоначально обрабатываются в блоке электроники и по последовательному интерфейсу передаются на персональный компьютер для обработки, архивации и отображения. Для отображения текущего состояния измерительной системы служит панель индикации.

Программное обеспечение персонального компьютера осуществляет отображение результатов измерений, предоставляет возможность оператору управлять ходом процесса (пуск, пауза, сброс, загрузка задания и т.д.), составляет протокол испытаний и осуществляет вывод его на печать.

Принцип действия

Автоматический стенд испытаний многожильного кабеля способен произвести такие типы измерений:

• Измерение сопротивления жилы. Выполняется с точностью 0.2 % по четырехзажимной схеме подключения. При полной загрузке стенда (102 жилы) измерение выполняется последовательно непрерывно, начиная с первой и заканчивая сто второй жилой, без участия оператора. Время измерения 102 жил кабеля не превышает 30 мин.
• Измерение емкости пары. Выполняется с точностью 2%. Измерение выполняется непрерывно, последовательно, начиная с первой и заканчивая пятьдесят первой парой, без участия оператора. Время измерения при полной загрузке стенда (51 пара) не превышает 20 мин.
• Измерение сопротивления изоляции. Измерительное постоянное напряжение 180 В прикладывается между измеряемой жилой и всеми остальными, соединенными с экраном жилами, в течение 1 мин. При измерении сопротивления изоляции обнаруживаются так же короткие замыкания между жилами и между жилами и экраном (при его наличии). Время измерения жил внешнего круга не превышает 55 мин.
• Высоковольтные испытания жила-экран. Данный тип испытаний проводится при необходимости в два этапа. Сначала определяется вообще наличие пробитых жил. Напряжение 750 В прикладывается к экрану относительно соединенных вместе жил в течение 1 мин. При наличии брака выполняется второй этап – поиск бракованной жилы. При этом напряжение поочередно прикладывается к каждой жиле относительно экрана, в течение 1 мин. Остальные жилы отключены и изолированы. Результат может быть трех типов: «испытан», «утечка», «пробой». Отчет ведется по каждой проверенной жиле.
• Высоковольтные испытания жила-жила. Данный тип испытаний производится без вмешательства оператора следующим образом: все жилы в барабане ( кроме испытуемой и экрана ) объединяются между собой и между ними и испытуемой жилой прикладывается напряжение 1.5 кВ в течение 1 мин (программируемая кривая роста напряжения). Испытуемыми являются все первые номера жил каждой пары. При испытании раздельно детектируется искровой пробой изоляции и утечка тока в изоляции . Результат испытаний может быть трех типов: «испытан», «утечка», «пробой».
