Блок БИН 4МК

Устройство БИН.4МК является информационным блоком, предназначенным для совместного использования с модулями защиты АЗУР.4МК и АЗУР.1МК. Информационный блок позволяет визуально воспринимать информацию, связанную с работой защитных устройств (параметры настройки, уставки, показатели срабатываний и пр.).

Возможности прибора

В процессе работы блока БИН.4МК совместно с модулями защиты он обеспечивает:

• вывод на ЖК-дисплей информации о параметрах контролируемых сетей и о текущем состоянии модулей защиты;
• возможность визуализации данных о последних срабатываниях системы защиты при возникновении внештатных ситуаций и аварий (можно получить информацию о 35-и предыдущих срабатываний);
• возможность выполнения измерений времени срабатывания модулей защиты в режиме проверки;
• процедуру сопряжения аппаратов защиты с АСУТП с применением протокола ModbusRTU с целью передачи архивных данных и параметров системы защиты.

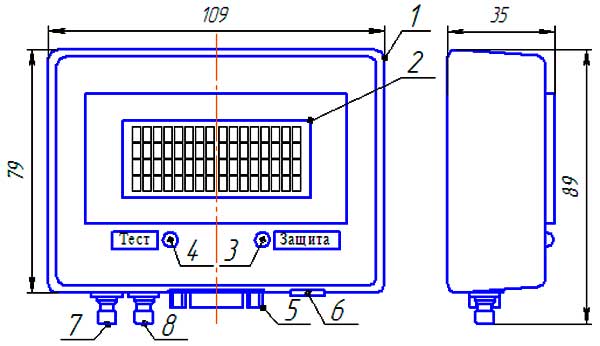

Рис.1 Размеры блока БИН.4МК

1. корпус;
2. ЖКИ;
3. светодиод «Защита»;
4. светодиод «Состояние аппарата» (HL4);
5. разъем X1;
6. разъем X2;
7. кнопка «Архив»/«Изменение параметра»;
8. кнопка «Настройка»/«Сохранение параметра»

Условия эксплуатации

Информационные блоки БИН.4МК выполнены в пластиковых ударопрочных корпусах с показателем влаго- и пылезащищенности на уровне IР30. Это позволяет успешно использовать приборы во взрывобезопасной среде при температуре от -10⁰С до +60⁰С. Величина относительной влажности может составлять максимальное значение 100% при температуре в +35⁰С.
