Блок цилиндров 8Г39-0101-26 ФУ12

Блок цилиндров 8Г39-0101-26 ФУ12 - комплектующая часть для компрессоров.

Устройство и принцип работы

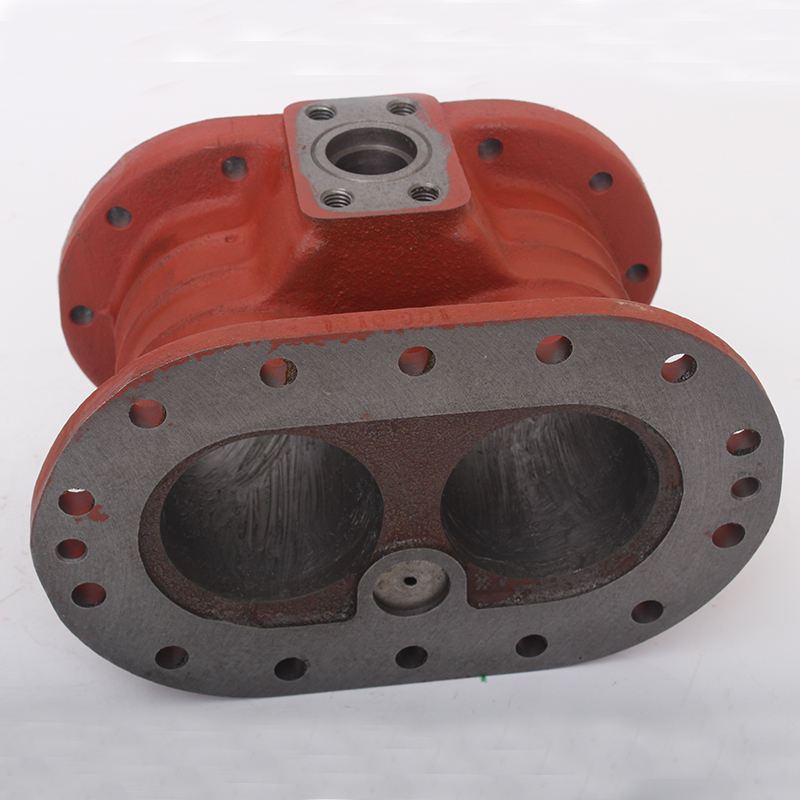

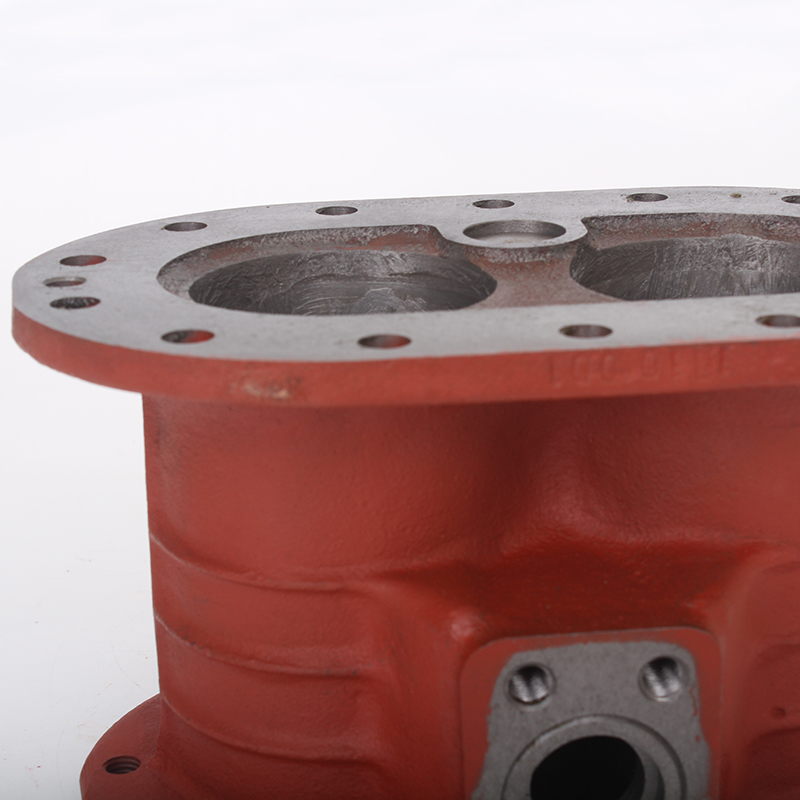

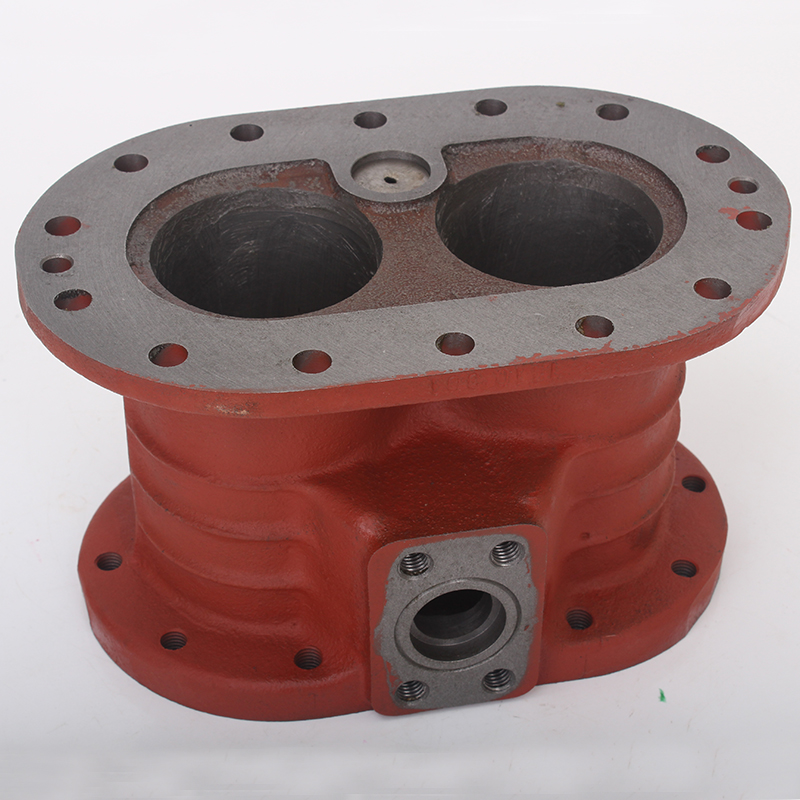

Блок цилиндров объединяет два цилиндра Ø67,5мм в одну чугунную отливку, имеющую два фланца: верхний для присоединения клапанной плиты с крышкой блока цилиндров и нижний для крепления к картеру.

В целях предохранения компрессора и системы от засорения, во всасывающей полости блока установлен фильтр. Для обеспечения возврата масла, скапливающегося во всасывающей полости, предусмотрена заглушка с отверстием, соединяющая всасывающую полость блока с картером.
