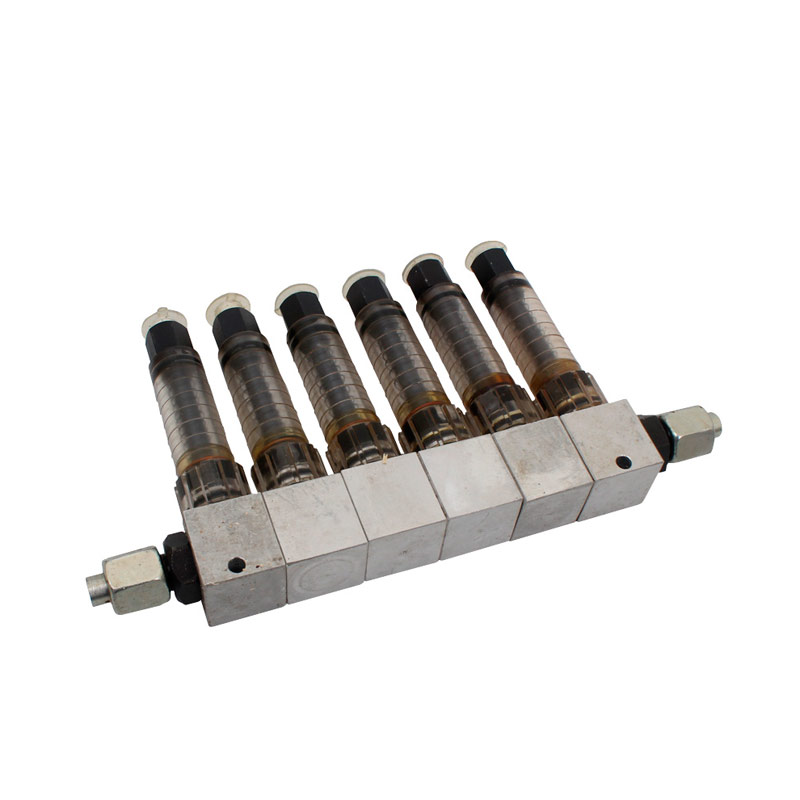

Блок дроссельный смазочный БДИ6
Блок дроссельный смазочный БДИ6 используется в централизованных смазочных системах для отвода от напорной линии, регулирования и визуального контроля расхода смазочного материала (минеральных масел), подаваемого к трущимся поверхностям машин.
Эксплуатация
Блок дроссельный смазочный БДИ6 сохраняют работоспособность:
- при кинематической вязкости смазочного материала от 17 до 400 мм 2 /с (сСт) при температуре от 0°С до +50°С.
- температуре окружающей среды от 0°С до +40°С,
- относительной влажности воздуха 80% при температуре +25°С.
Структура условного обозначения
Пример условного обозначения блока с двумя отводами и двумя подводами, предназначенного для работы:
- в умеренном климате БДИ6 УХЛ4;
- в тропическом климате БДИ6 О4.1;
- с одним подводом:БДИ6-1 О4.1.
| Модификация | L, не более | l+0,4 | L1, не более |
| БДИ6 | 200 | 125 | 220 |
| БДИ2-6 | 200 | 125 | 220 |

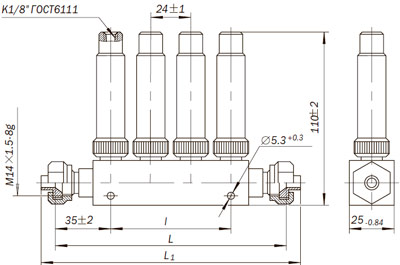

Рис.1. Схема блока дроссельного смазочного БДИ6
| Параметр | БДИ6 | БДИ6-1 |
|---|---|---|
| Номинальный расход в отводе (при перепаде давления на дросселе 0,1 МПа), л/мин | 0,63±0,06 | 0,63±0,06 |
| Наименьший стабильный расход в отводе (при перепаде давления на дросселе 0,05 МПа), л/мин | 0,035 | 0,035 |
| Диапазон расходов, контролируемый ротаметром, л/мин | 0,063...0,63 | 0,063...0,63 |
| Номинальное давление перед блоком, МПа | 1,6 | 1,6 |
| Число отводов | 6 | 6 |
| Число подводов | 2 | 1 |
| Масса (без смазочного материала), кг, не более | 0,65 | 0,65 |
