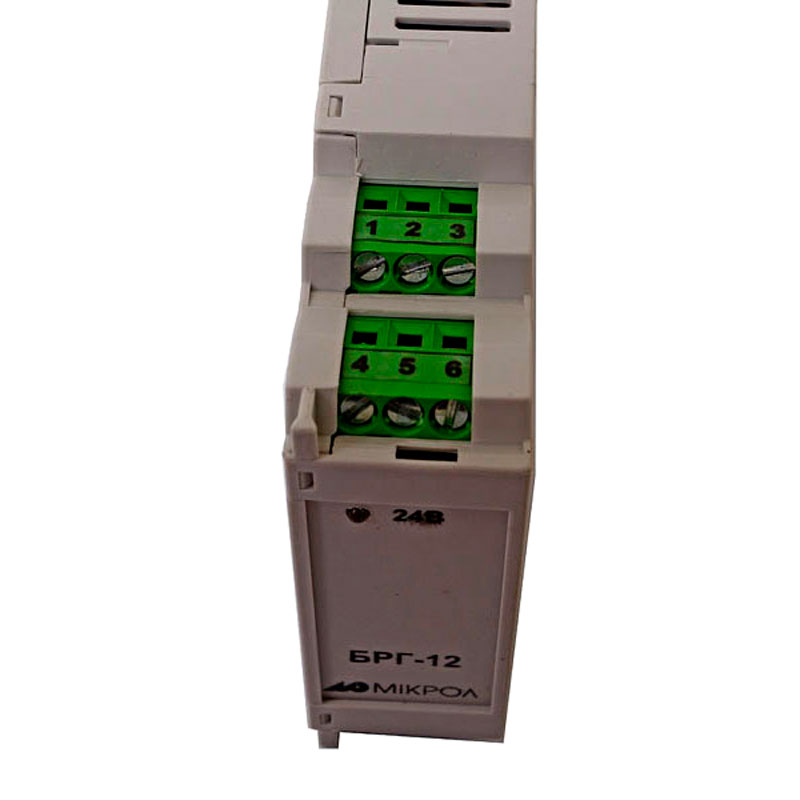

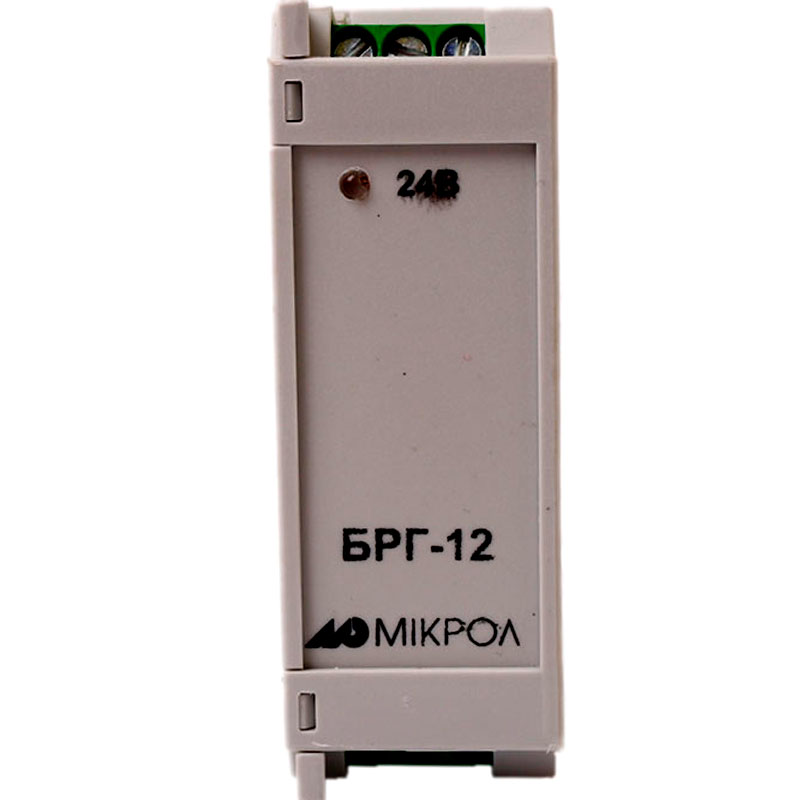

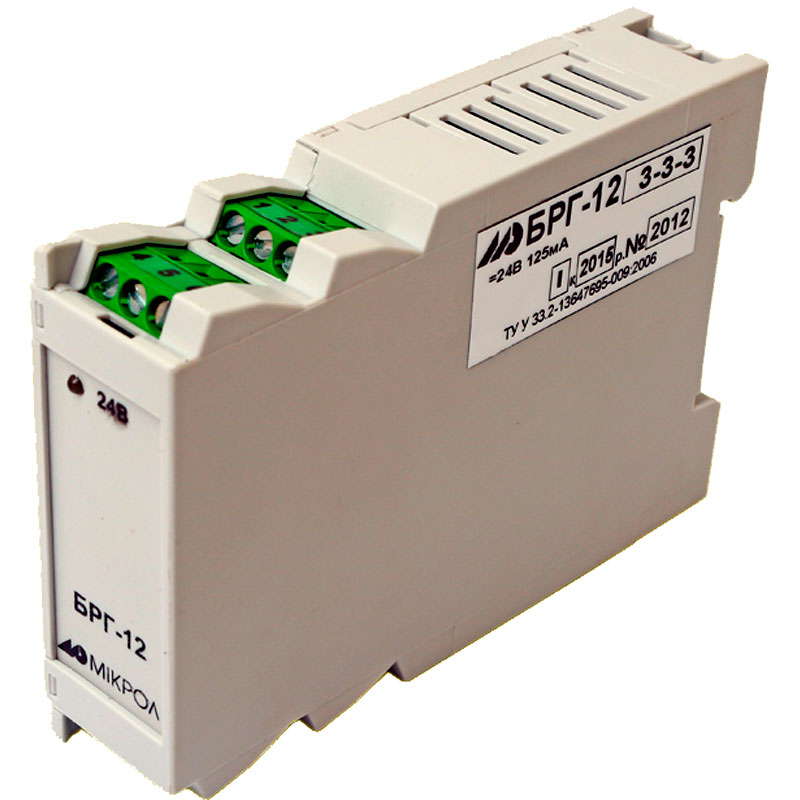

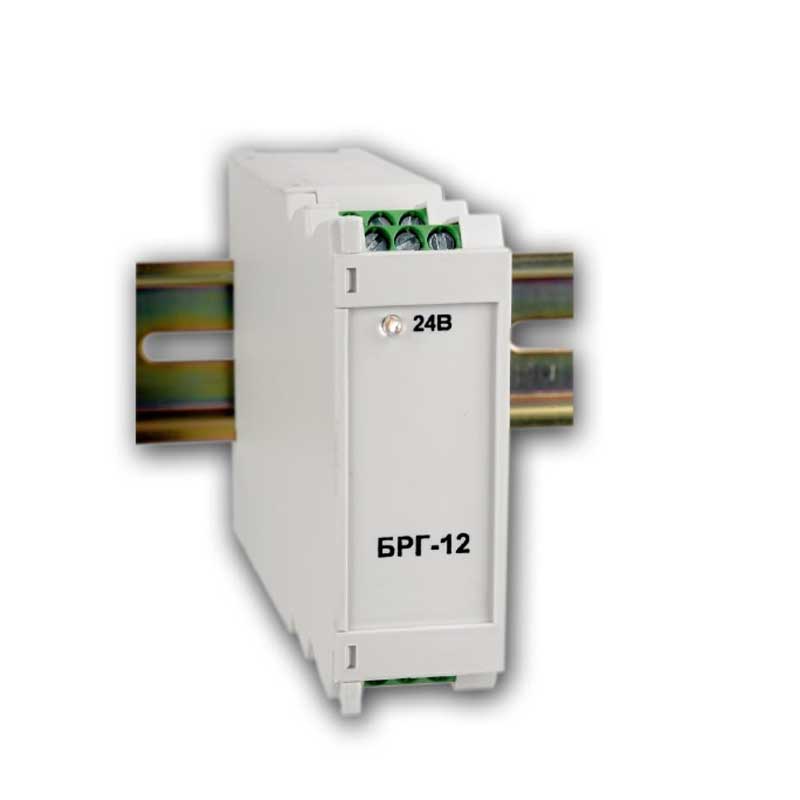

Блок гальванической развязки БРГ-12

Блок гальванической развязки БРГ-12 служит для преобразования и разветвления унифицированного сигнала постоянного тока в два гальванически развязанные выходные унифицированные сигналы постоянного тока.

Область применения

• разветвление и гальваническая развязка унифицированных аналоговых сигналов
• контроль работы электрических сетей и установок постоянного тока
• АСУТП энергоемких объектов различных отраслей промышленности
• преобразование сигналов от датчиков

Комплект поставки

• Преобразователь-разветвитель аналоговых сигналов БРГ-12 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экз. на любое количество приборов данного типа при поставке в один адрес

Эксплуатационные ограничения при использовании блока 3

Место установления блока должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения блока;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей блока;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации блока необходимо исключить:

• попадание проводящей пыли или жидкости внутрь блока;
• наличие посторонних предметов вблизи блока, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к блоку провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

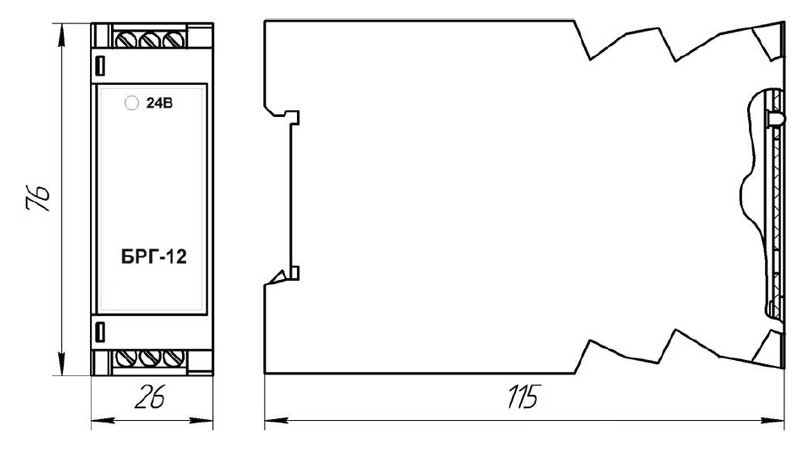

Рис.1 Габаритные размеры блока БРГ-12
