Блок гальванической развязки БРГ-21

Блок гальванической развязки БРГ-21 служит для гальванического разделения цепей аналоговых сигналов постоянного напряжения или тока.

Блок применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоѐмких объектов различных отраслей промышленности. БРГ-21 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Комплект поставки

• Двухканальный блок гальванической развязки аналоговых сигналов БРГ-21 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экз. на любое количество изделий данного типа при поставке в один адрес

Устройство и принцип действия

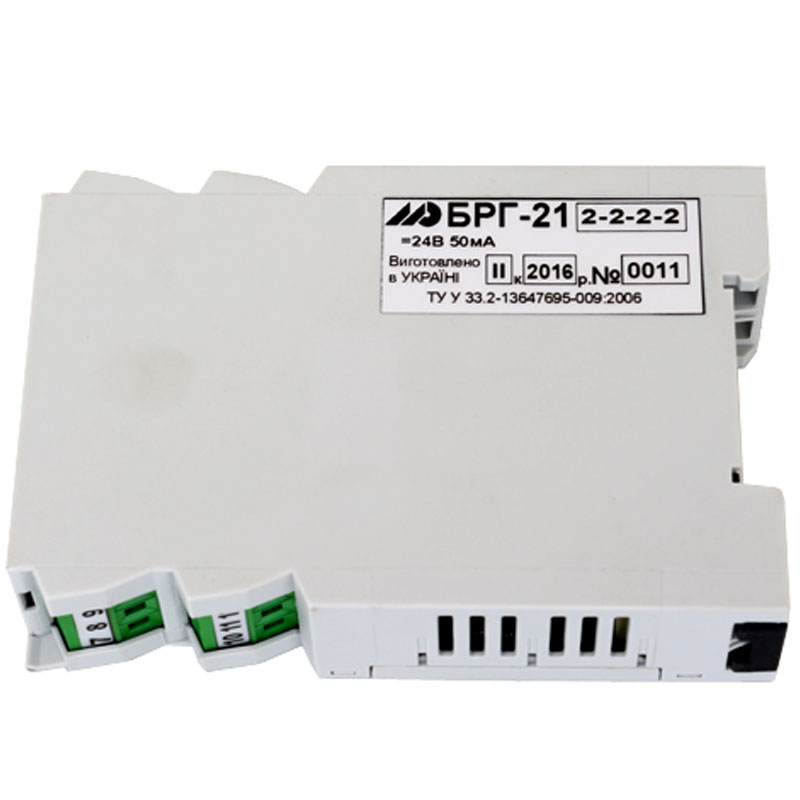

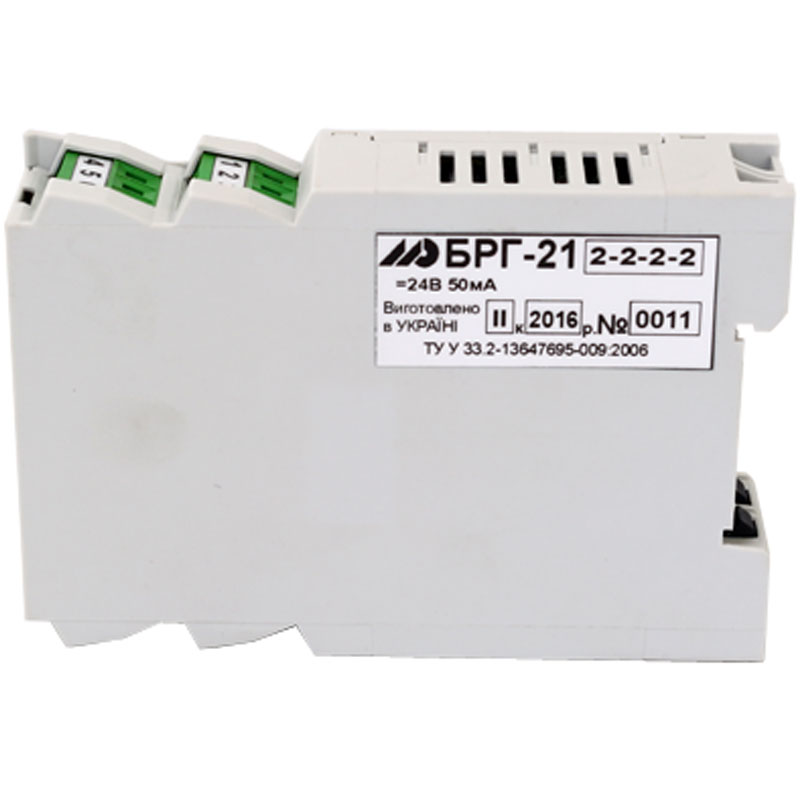

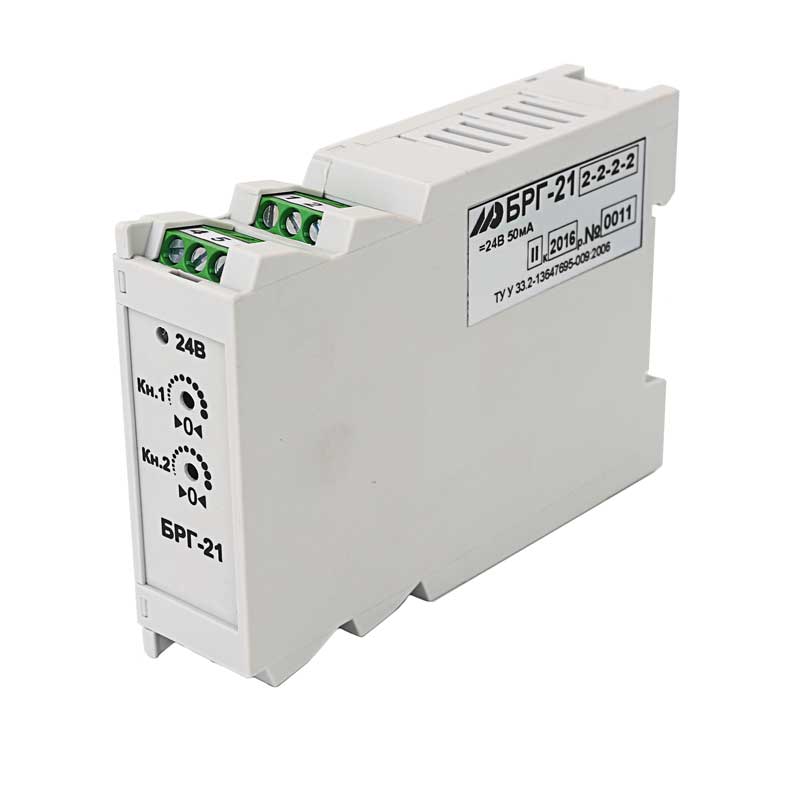

Преобразователь конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа контроллера на DIN-рейке 35 мм. Внутри корпуса размещена плата аналоговых сигналов, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса. Соединители для подключения входных и выходных цепей установлены на плате и выходят за пределы корпуса. Выбор входных и выходных сигналов осуществляется с помощью блоков перемычек.

Схема преобразователя состоит из входного устройства с функцией гальванического разделения входных цепей от схемы преобразования, усилителя сигнала гальванического разделителя, преобразователей напряжение-ток. Питание преобразователя осуществляется постоянным напряжением 24 В. Напряжение питания через самовосстанавливаемый предохранитель поступает на импульсный преобразователь, который формирует напряжения, необходимые для питания преобразователя и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели преобразователя своим свечением сигнализирует о наличии напряжения питания на входе преобразователя.

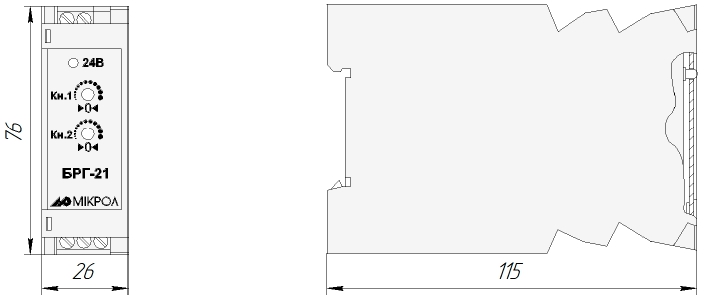

Рис.1 Габаритные размеры БРГ-21
