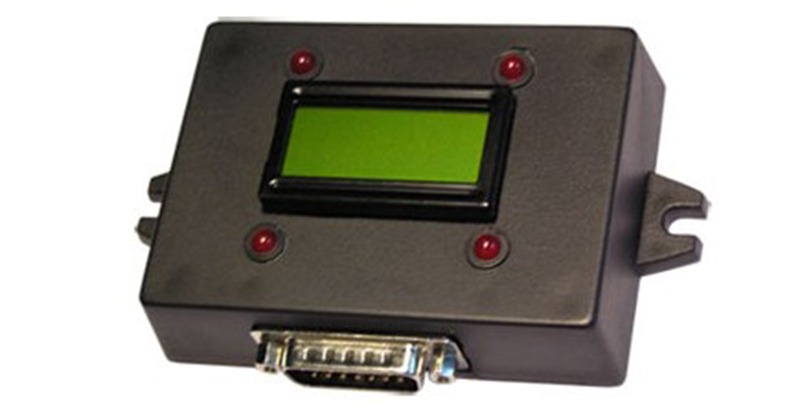

Блок индикации БИН2 МК X

Блок индикации БИН2 МК X совместно с датчиком тока типа ДТ предназначен для отображения на жидкокристаллическом индикаторе (ЖКИ) значения токовой нагрузки и напряжения сети, а также диагностики работы основных узлов коммутационного аппарата и световой индикации о срабатывании защит блока БКЗ-3 и БЗ-2, включения контактора, блока БДУ и проверки цепи контактора. Блок является индикаторным прибором, а не измерительным.

Блок БИН2 МК X выпускается на номинальные токи 32, 63, 250, 400, 800, 32/63, 63/80, 125/160 и 250/315 А. Номинальный ток указывается в условном обозначении.

Климатическое исполнение – УХЛ5 по ГОСТ 15150-69.

Условия эксплуатации

• температура окружающего воздуха от -10 до +60 °С;
• относительная влажность окружающей среды до 100 % при температуре +35 °С;
• вибрационные нагрузки в местах установки блока не должны быть выше первой степени жесткости по ГОСТ 16926.2-90. Воздействие внешних факторов по ГОСТ 17516.1-90 для группы механического исполнения М1;
• рабочее положение блока в пространстве не регламентируется.

Степень защиты корпуса блока IР30.
