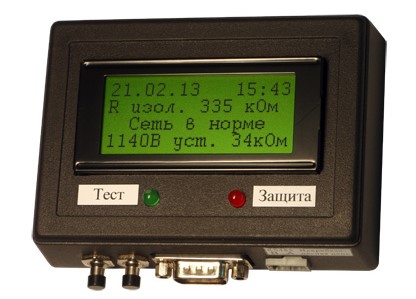

Блок информационный БИН.4МК

Блок индикации БИН.4МК применяется совместно с аппаратами защиты типа АЗУР.1МК, АЗУР.4МК и предназначен для:

• отображения информации о состоянии аппарата и контролируемой сети;
• отображения информации о 35-ти последних срабатываниях аппарата при возникновении аварии или проверки;
• измерения времени срабатывания аппарата совместно с автоматическим выключателем путем нажатия на кнопку «Проверка» с подключенным между зажимом К и землей (заземление) резистором величиной 1 кОм;
• сопряжения аппарата защиты с АСУ ТП по протоколу Modbus RTU (RS-485), а также с системой УТАС, для передачи текущих данных о состоянии аппарата защиты и контролируемой сети, а также архивных данных о срабатываниях аппарата, хранящихся в энергонезависимой памяти.

Условия эксплуатации

• температура окружающего воздуха от -10 до +60 °С;
• относительная влажность окружающей среды до 100 % при температуре +35 °С;
• отсутствие резких толчков (ударов и сильной тряски);
• рабочее положение в пространстве не регламентируется;
• номинальное значение внешних механических воздействующих факторов по ГОСТ 13516.1-90 для группы механического исполнения М1;
• блок обеспечивает нормальную работу при изменении напряжения сети от 85 до 110 В номинального значения.

Степень защиты корпуса блока IР30.

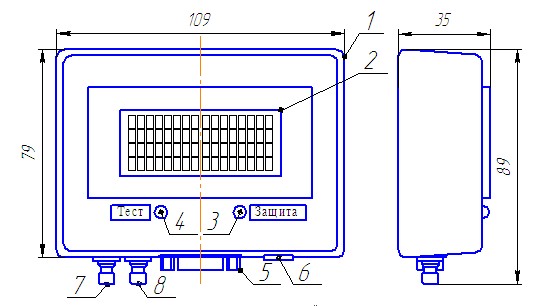

Рис.1 Схема блока информационный БИН.4МК

1. Корпус
2. ЖКИ
3. Светодиод "Защита"
4. Светодиод "Состояние аппарата"
5. разъем Х1
6. разъем Х2
7. Кнопка "Архив"/"Изменение параметра"
8. кнопка "Настройка"/"Сохранение параметра"
