Блок искрозащиты PSA-03Ex

Блок искрозащиты серии PSA-03Ex служат в качестве разделительного элемента между искробезопастными и искроопастными цепями и обеспечивают вид взрывозащиты "искробезопастная электрическая сеть".

Область применения

Блоки искрозащиты находят широкое применение в газовой, нефте-химической, горнодобывающей и других областях промышленности, в которых контрольно-измерительное оборудование установлено во взрывоопасных зонах. Применение блоков искрозащиты с видом взрывозащиты “искробезопасная электрическая цепь” обеспечивает невозможность появления искры в зоне повышенной загазованности взрывоопасным газом.

Конструктивное исполнение

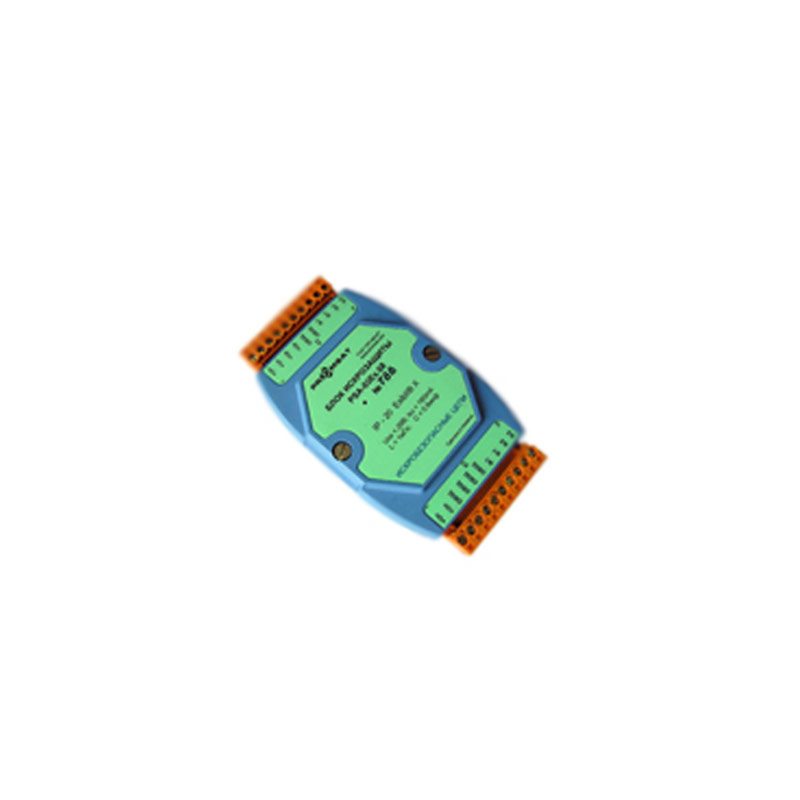

Блок PSA-03Ex представляет собой пластмассовый неразборный корпус, состоящий из двух полых крышек. Корпус обеспечивает степень защиты IP-20. Корпус предназначен для монтажа на DIN-рейку. Крепление пластмассового корпуса на DIN-рейку осуществляется с помощью пластмассовой защёлки. Монтаж преобразователей производится без использования инструмента, а демонтаж производится с использованием отвёртки.

Внутри корпуса расположена печатная плата с двумя разъёмами Weidmuller (сертификат №РОСС DE.ME25.B00501). Ответные части разьемов являются съемными винтовыми клеммами, что является удобным при монтаже. Провода подводятся к клеммам в плоскости подключения разъема (под углом 180о ) и зажимаются отвёрткой. Бюгельный винтовой зажим лифтового типа, используемый в клемме, разработан фирмой Weidmuller и оптимально объединяет свойства меди и стали. Зажимная клетка и винт, выполненные из закалённой стали, прижимают провод к токонесущей шине, выполненной из высококачественной латуни. Стальная клетка Weidmuller гарантирует надёжное, герметичное, вибро- и удароустойчивое соединение между проводником и токовой шиной. При затягивании отвёрткой винт в клемме подпружинивается стальной разрезной пластиной, представляющей собой зажимную клетку. Эта пружина создаёт надёжный стопор затянутого винта и гарантирует высокую виброустойчивость винтовых клемм. Вибрации зажатого в клемму провода погашаются бюгельным зажимом, поэтому винтовые клеммы Weidmuller не требуют при эксплуатации ни подтягивания, ни обслуживания.
