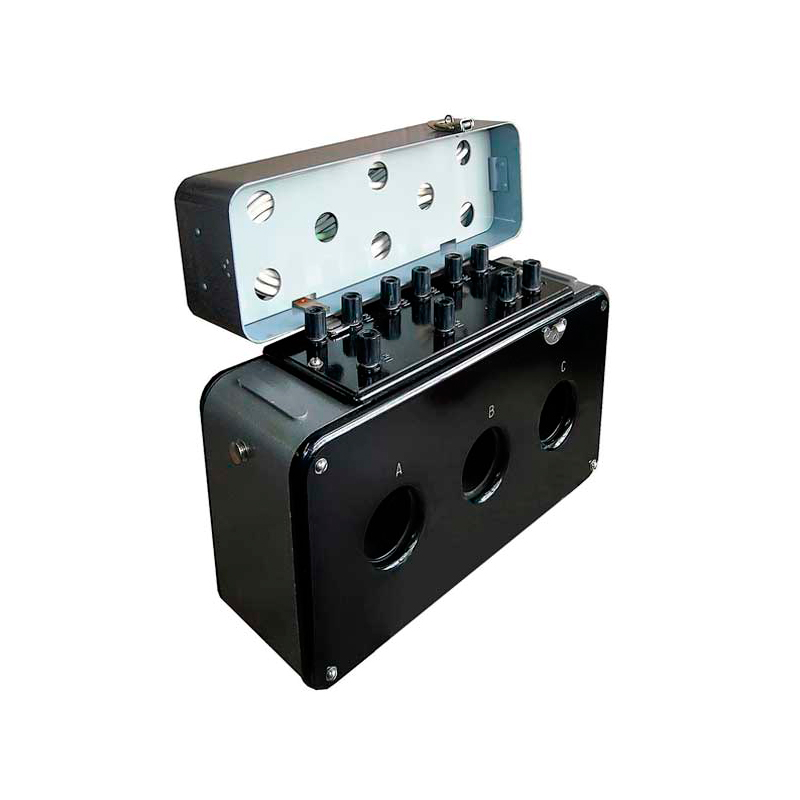

Блок измерительных трансформаторов тока И508М

Блок измерительных трансформаторов тока И508М класса точности 0,2 предназначен для расширения пределов измерения тока и мощности при работе с измерительным комплектом К50 в однофазных и трехфазных цепях переменного тока напряжением до 660 В.

Условия эксплуатации

Блок трансформаторов предназначен для работы в закрытых помещениях при температуре окружающего воздуха от +10 до +30°C и относительной влажности до 80%.

Технические характеристики

• Номинальные первичные токи – 100, 250, 500, 600 А.
• Номинальное первичное напряжение – 660 В.
• Номинальная область частот – от 45 до 500 Гц.
• Номинальный вторичный ток – 5 А.

• Номинальная нагрузка каждого трансформатора при соsφ = 0,8-1 Ом – 0,2.
• Электрическое сопротивление изоляции вторичных обмоток относительно корпуса, МОм, не менее 100 МОм.
• Испытательное напряжение электрической изоляции:
  • вторичных обмоток относительно корпуса – 2 кВ;
  • первичных обмоток относительно корпуса – 3 кВ.
• Нижние значения вероятности безотказной работы при доверительной вероятности Р* = 0,8 за время 500 ч. не менее 0,96. Закон распределения времени безотказной работы экспоненциальный.
• Габаритные размеры, не более 320 x 115 x 250 мм.
• Масса, кг, не более 7,5 кг.

Комплект поставки

1. Блок трансформаторов тока И508М - 1 шт.
2. Проводники соединительные - 10 шт.
3. Паспорт - 1 экз.
