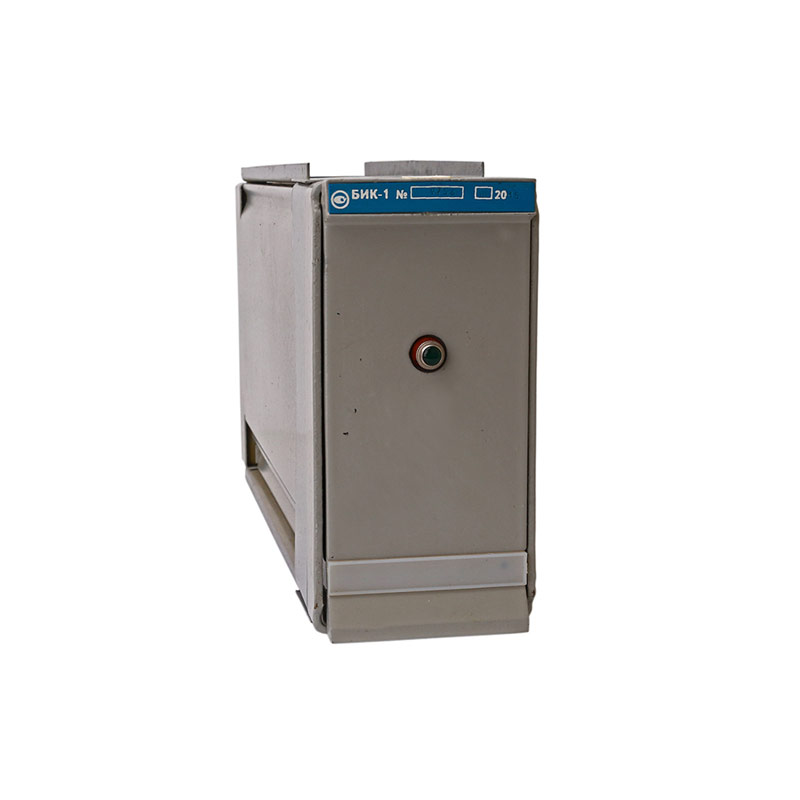

Блок извлечения корня БИК-1

Блок извлечения корня БИК-1 предназначен для преобразования унифицированных токовых сигналов постоянного тока таким образом, что значение выходного сигнала пропорционально корню второй степени от значения входного сигнала и дополнительно для преобразования напряжения переменного тока промышленной частоты в стабилизированное напряжение постоянного тока.

Область применения

Блок извлечения корня широко используется в системах контроля, регулирования и управления технологическими процессами и работают с преобразователями разности давлений при измерении ими расхода газа или жидкости с помощью стандартных сужающих устройств.

Модификации

Блоки извлечения корня БИК-1 имеют несколько типоисполнений:

• одноканальное, предназначенное для питания одного преобразователя разности давлений с выходным информативным сигналом только (4-20) мА.
• двухканальное, предназначенное для питания двух преобразователей разности давлений с любым исходным информативным сигналом (0-5; 0-20;4-20) мА.

Конструктивное исполнение блоков - приборное

Комплектность

• устройство извлечения корня типа БИК-1;
• комплект монтажных деталей;
• эксплуатационное руководство;
• указания для проведения поверки;
• технический паспорт.
