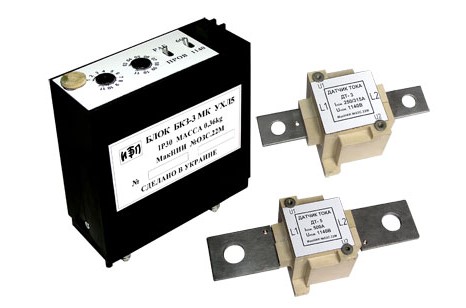

Блок комплексной защиты БКЗ-3 МК
Производитель:
Блок БКЗ-3 МК предназначен для защиты подземных электрических сетей с изолированной нейтралью от токов короткого замыкания совместно с датчиками тока типа ДТ1..ДТ8, для защиты электродвигателей от перегрузок с запоминанием режима перегрузки и для предварительного контроля двух уровней сопротивления изоляции отходящих от коммутационных аппаратов присоединений. Блоки служат для встраивания в рудничные коммутационные аппараты управления и защиты.
Условия эксплуатации
Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IР30.
Блок предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха от -10 до +60 °С;
- относительная влажность окружающей среды до 100% при температуре +35 °С;
- вибрационные нагрузки в местах установки блока не должны быть выше первой степени жесткости по ГОСТ 16926.2-90. Воздействие внешних факторов по ГОСТ 17516.1-90 для группы механического исполнения М1;
- рабочее положение блока в пространстве не регламентируется.
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания блока, В | 36 |
| Диапазон изменения напряжения от номинального | от 85 до 110% |
| Величина уставок контролируемого сопротивления изоляции при номинальном напряжении, кОм: | |
| для силовых цепей напряжением 660 В | 35±5* и 110±10** |
| для силовых цепей напряжением 1140 В | 110±10* и 300±80** |
| Собственное время срабатывания блока: | |
| при кратности первичного тока трансформатора тока к току уставки 1,5, мс, не более | 70 |
| при перегрузках, равных 6-кратному значению номинального тока защищаемого объекта, с | 5 |
| при перегрузках, равных 1,2 номинального тока защищаемого объекта с холодного состояния, мин | 20 |
| время запоминания режима перегрузки, равной 1,2 Iном, мин | 2 |
| Потребляемая мощность блока, Вт | 2 |
| Габаритные размеры блока, мм | 125х120х48 |
| Масса блока, кг | 0,36 |
