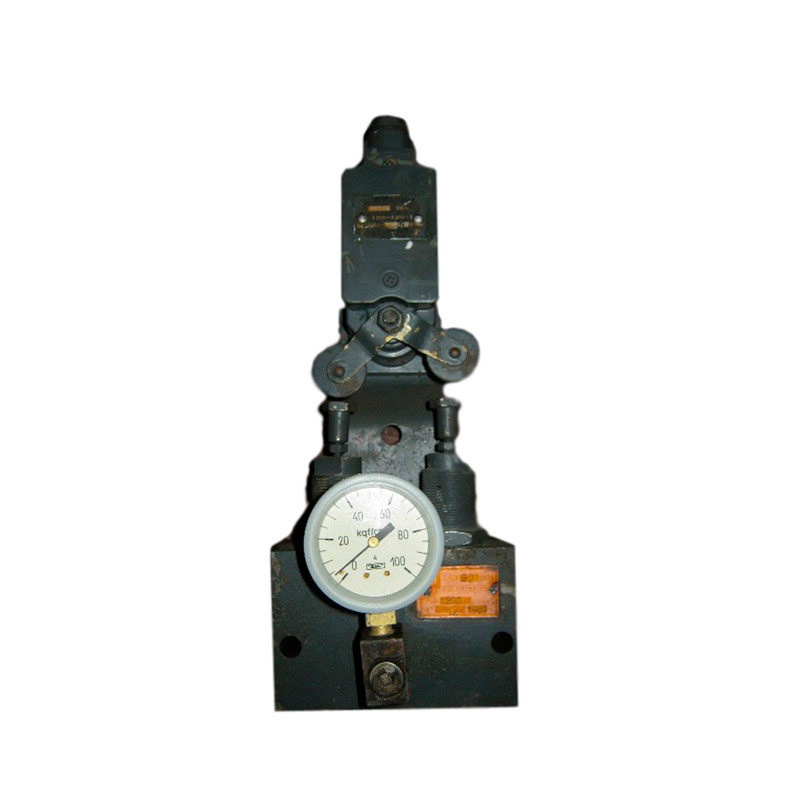

Блок переключения смазочный БПС

Блок переключения смазочный БПС предназначен для подачи команды на переключение потока в одну из смазочных магистралей двухмагистральной смазочной системы концевого типа при достижении заданного давления в другойсмазочной магистрали.

Конструктивное исполнение

Блок состоит из: кронштейна, служащего базой для крепления корпуса с встроенными двумя датчиками давления и конечного выключателя. Корпус имеет четыре резьбовых отверстия Rc 3/8˝ для подсоединения датчиков давления к магистральным трубопроводами демпфер-разделитель с манометром.

Датчики давления настраиваются на давление, которое гарантирует срабатывание всех питателей.

Принцип действия

Работа блокаБПС заключается в следующем: при повышении давления в первой магистрали срабатывают все питатели и датчик давления блока, подсоединенный к этой магистрали - шток датчика воздействует на рычаг конечного выключателя. Конечный выключатель подает сигнал на остановку двигателя станции и переключение электромагнитного реверсивного гидрораспределителя. Первая магистраль соединяется с баком смазочной станции, а вторая - с насосом смазочной станции. При последующем включении смазочной станции срабатывание блока переключения для второй магистрали происходит в той же последовательности, что и для первой.

Эксплуатация

Блок переключения работает БПС на пластичном смазочном материале с числом пенетрации не ниже 290 при температуре плюс 25°С, отфильтрованном от частиц размером больше 0,25 мм, при температуре окружающей среды и смазочного материала от +5 до +40°С
