Блок преобразования БПО-31

Блок преобразования БПО-31 служит для преобразования сигналов термопреобразователей сопротивлений ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21гр., Pt 50, Pt 100 в выходной унифицированный сигнал постоянного тока.

Диапазоны измеряемых температур -200...+200 °С для медных термопреобразователей и -200...+850 °С для платиновых термопреобразователей (в зависимости от используемого типа термопреобразователя сопротивления).Регулировка начального значения сопротивления (соответствующее нулевому выходному сигналу) и диапазона изменения сопротивления (соответствующее изменению выходного сигнала)

Область применения

• Измерение температуры
• Усиление и нормализация сигналов термопреобразователей сопротивлений
• Преобразование сигналов от потенциометрических датчиков, включая реохорды автоматических потенциометров, мостов и исполнительных механизмов
• Многоканальные измерительные системы
• Системы автоматического регулирования и управления технологическими процессами в промышленности

Обозначение при заказе

БПО-31-D-C-W-N-K-T, где:

• D - тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП, Rx – для резистивных датчиков)
• C - условное обозначение номинальной статической характеристики преобразования (например: 50М, 100М, 50П, 100П, 21гр., 23гр., R – для резистивных датчиков)
• W - номинальное значение отношения W100, (1,428 и 1,426 для ТСМ, 1,391 и 1,385 для ТСП, WR – для резистивных датчиков)
• N - начальное значение измеряемой температуры: в градусах Цельсия или в Омах
• K - конечное значение измеряемой температуры: в градусах Цельсия или в Омах
• T - код выходного сигнала:
  • 1 - 0-5 мА;
  • 2 - 0-20 мА;
  • 3 - 4-20 мА;
  • 4 - 0-10 В.

Комплект поставки

• Блок преобразования сигналов термосопротивлений БПО-31 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экз. при поставке любого количества изделий данного типа в один адрес

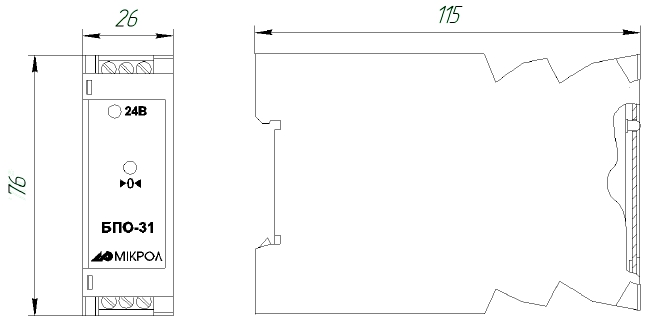

Рис.1 Габаритные размеры блока БПО-31
