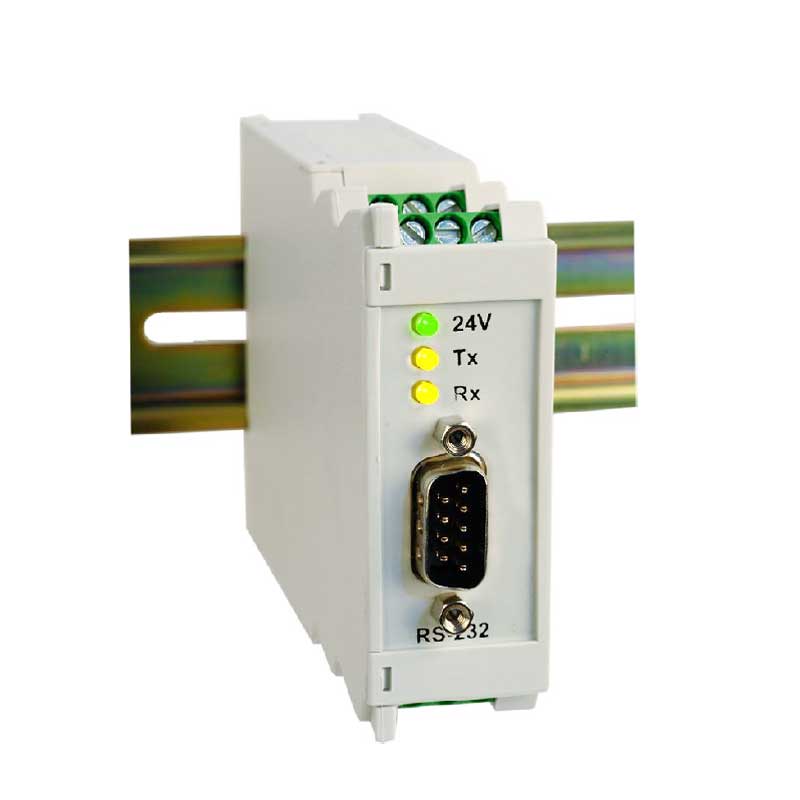

Блок преобразования интерфейсов БПИ-485

Блок преобразования интерфейсов БПИ-485 служит для организации обмена информацией по одному каналу последовательной связи. Блок преобразовывает сигналы интерфейса RS-232C (EIA-232C /V.28, /V.24) в сигналы интерфейса RS-485/RS-422 /V.11 (EIA-485, EIA-422A, BitBus).

Область применения

• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством
• Решение задач автоматизации, связанных с передачей данных
• Интегрирование многоуровневых информационных систем
• Интерфейс связи с измерительными приборами, терминалами
• Интерфейс связи с программируемыми логическими контроллерами PLC, контроллерами, регуляторами и индикаторами

Условия эксплуатации

• Температура - от минус 40 ^оС до плюс 70 ^оС
• Влажность воздуха (при температуре +35 ^оС) - от 30 % до 80 %
• Атмосферное давление - от 84 кПа до 107 кПа
• Вибрация - с частотой до 60 Гц с амплитудой до 0.1 мм
• Помещение - Закрытое, взрыво –пожаробезопасное
• Вид климатического исполнения - 4.2 по ГОСТ 15150-69, но для работы при температуре от минус 40 ^оС до плюс 70 ^оС

Принцип работы и устройство блоков БПИ-485

Принцип работы блоков серии БПИ-485 заключается в трехуровневом гальваническом разделении и аппаратном преобразовании потенциальных двухполярных уровней сигналов входного интерфейса RS-232C - в дифференциальные потенциальные уровни сигналов выходного интерфейса RS-485/RS-422.

Блок БПИ-485 состоит из следующих основных частей

• приемопередающего узла входного интерфейса RS-232C;
• приемопередающего узла выходного интерфейса RS-485/RS-422;
• узла автоматического определения направления передачи выходного интерфейса RS-485/RS-422 с узлом цифрового фильтра;
• узла индикации направления передачи данных;
• коммутируемого узла гальванической развязки входных и выходных интерфейсов;
• узла питания обеспечивающего трехуровневое гальваническое разделение и состоящего из узла питания входного интерфейса RS-232C, узла питания выходных интерфейсов RS-485/RS-422.

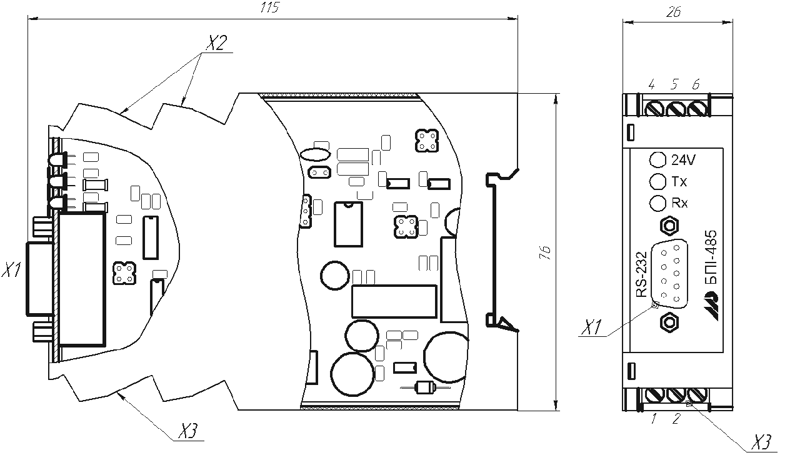

Рис.1 Габаритные размеры блока БПИ-485
