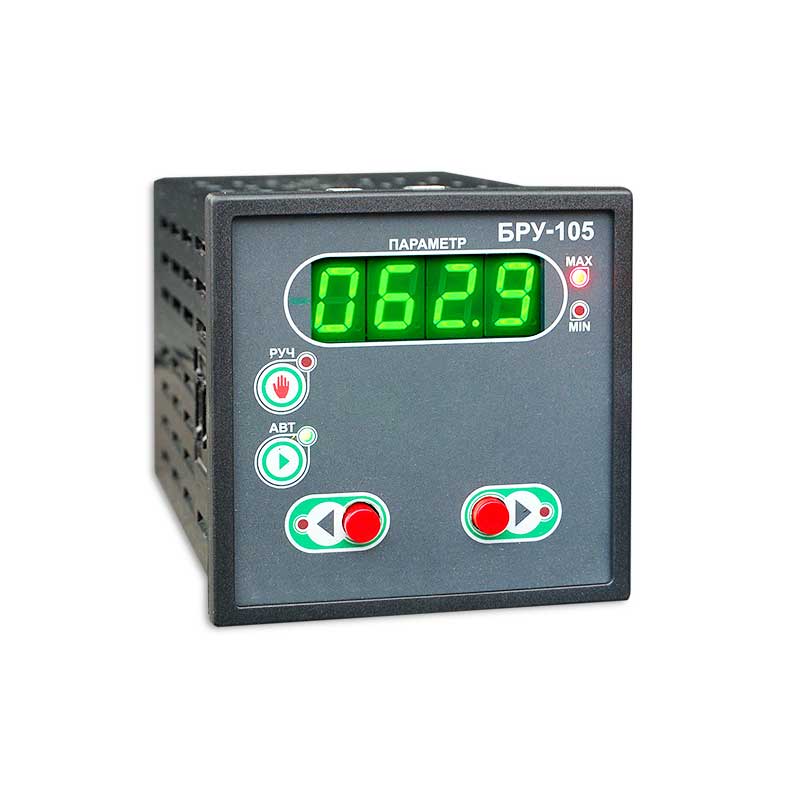

Блок ручного управления БРУ-105

Блок ручного управления БРУ-105предназначен для использования в системах промышленной автоматизации производственных процессов в качестве:

• Блока ручного задатчика импульсных сигналов "больше"-"меньше";
• Блока ручного управления импульсным исполнительным механизмом для ручного или дистанционного переключения управляющих цепей регулятора с автоматического режима управления на ручное и обратно при помощи клавиши на передней панели или внешних сигналов.

БРУ-105 является функциональным аналогом БРУ-5. Отличием является подключение сигналов через разъем-клеммы, устанавливаемые на тыльной крышке прибора (без КБЗ).

Эксплуатационные ограничения при использовании блока

Место установки блока БРУ должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения блока;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей блока;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации блока БРУ необходимо исключить:

• попадание токопроводящей пыли или жидкости внутрь блока;
• наличие посторонних предметов вблизи блока, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к блоку провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

Условия хранения блока

• Срок хранения в потребительской таре - не больше 1 года.
• Блок должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40 °С до плюс 70 °С и относительной влажности от 30 до 80 % (без конденсации влаги). Данные требования являются рекомендуемыми.
• Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• В процессе хранения или эксплуатации не кладите тяжелые предметы на прибор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

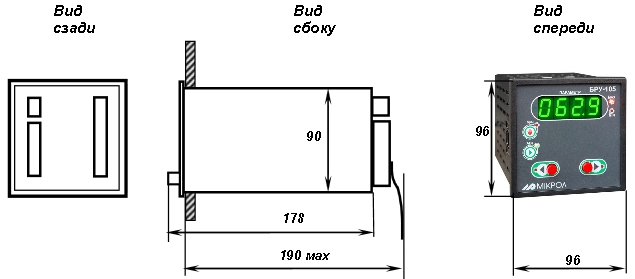

Рис.1 Габаритные размеры блока ручного управления БРУ-105
