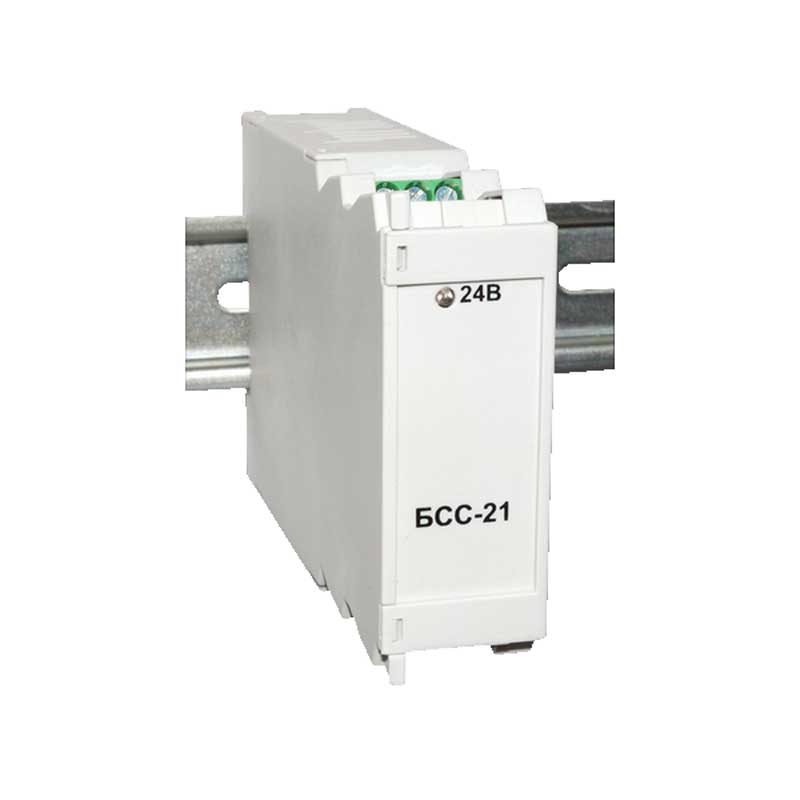

Блок суммирования сигналов БСС-21
Блок суммирования сигналов БСС-21 применяется для суммирования 2-х унифицированных сигналов и преобразования их в выходной унифицированный сигнал постоянного тока или напряжения. Блок применяется для контроля и мониторинга, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.
Устройство блока
Блок выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами.
Выбор входных сигналов осуществляется с помощью блоков перемычек расположенных внутри прибора.
Питание блока осуществляется постоянным напряжением 24 В. напряжение питания через диодный выпрямитель поступает на импульсный блок, который формирует напряжение, необходимое для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.
Комплектация
- Блок суммирования аналоговых унифицированных сигналов БСС-21 - 1 шт
- Руководство по эксплуатации(из расчета - 1 экземпляр на любое количество изделий данного типа при поставке в один адрес) - 1 шт
Условия хранения блока
- Срок хранения в потребительской таре - не меньше 1 года.
- Изделие должно храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до + 70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.
- Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
- В процессе хранении или эксплуатации не кладите тяжелые предметы на блоки не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться

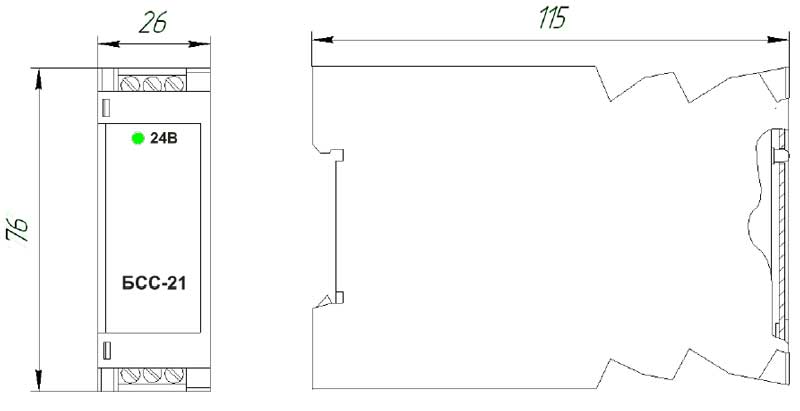

Рис.1 Габаритные размеры блока суммирования сигналов БСС-21
| Параметр | Значение |
|---|---|
| Количество аналоговых входов | 2 |
| Диапазон изменения входных аналоговых сигналов | от 0 мА до 5 мА / от 0 мА до 20 мА / от 4 мА до 20 мА |
| Диапазон изменения выходного аналогового сигнала | от 0 мА до 5 мА / от 0 мА до 20 мА / от 4 мА до 20 мА / от 0 В до 10 В |
| Сопротивление нагрузки для выходного сигнала: 0-5мА, не более | 2000 |
| Сопротивление нагрузки для выходного сигнала: 0-20мА, не более | 500 |
| Сопротивление нагрузки для выходного сигнала: 4-20мА, не более | 500 |
| Сопротивление нагрузки для выходного сигнала: 0-10 В, более | 2000 |
| Напряжение питания, от источника постоянного тока | Нестабилизированные 24 В (от 15 до 36) |
| Ток потребления, при номинальном значении напряжения питания, не более | 100 мА |
| Габаритные размеры (ВхШхГ) | 76 х 26 х 115 мм |
| Степень защиты | IP30 |
| Масса, не более | 0,13 кг |
