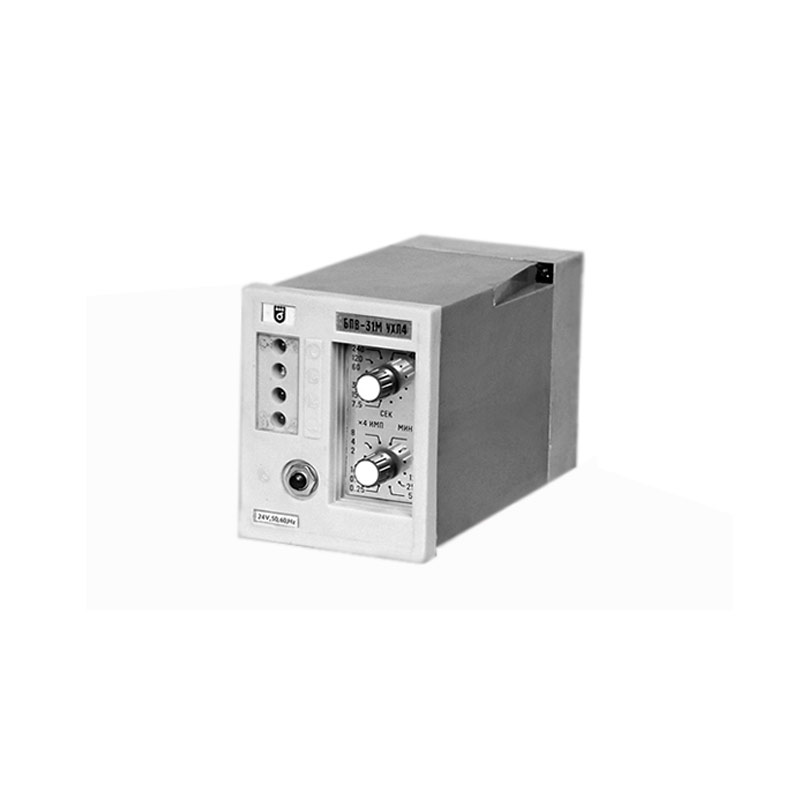

Блок управления БПВ-31М
Блок управления БПВ-31М предназначен для автоматического контроля и управления режимом работы смазочных систем объемного микродозирования, смазочных систем централизованных периодической подачи по одному циклу контролируемого питателя в установленный промежуток времени.
Конструктивное исполнение
Блок управления состоит из:
- Блока;
- Колодки монтажной;
- Переключателя;
- Переключателя;
- Штуцера;
- Гайки;
- Кнопки;
- Индикатора.

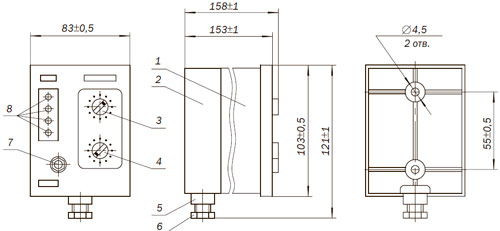

Схема блока управления БПВ-31М
Эксплуатация
Блок управления БПВ-31М рассчитан для работы в помещениях:
- при температуре окружающего воздуха от +1°С до +55°С,
- относительной влажности не более 80% при температуре +25°С.
Климатическое исполнение и категория размещения блока управления, предназначенного для стран:
- с умеренным климатом - УХЛ4. Пример условного обозначения: БПВ-31М УХЛ4, 24V, 50, 60Нz ТУ2.053.022 5228.008-91
- с тропическим климатом - О4.1. Пример условного обозначения: БПВ-31М О4.1, 24V, 50, 60Нz ТУ2.053.022 5228.009-91
| Параметр | Значение |
|---|---|
| Род тока питающей сети | переменный, постоянный |
| Напряжение питания, В | 24 |
| Частота тока, Гц | 50±1, 60±1 |
| Вид управления | автоматический |
| Режим работы | продолжительный |
| Количество срабатываний контролируемого питателя в режиме прокачки | 1 |
| Диапазон регулирования времени контроля работы привода смазочного насоса, с | 7,5*; 15; 30; 60; 120; |
| Диапазон регулирования длительности паузы смазочного цикла по времени, мин | 0,25*; 0,5*; 1; 2; 4; 8; 16; 32; 64; 128; 256; 512 |
| Диапазон регулирования длительности паузы смазочного цикла по количеству ходов, импульсы | 1; 2; 4; 8; 16; 32; 64; 128; 256; 512; 1024; 2048 |
| Частота включения гидравлического, пневматического привода смазочного насоса, команд/мин, не более | 8 |
| Потребляемая мощность, Вт, не более | 4 |
| Коммутируемый ток на выходе при напряжении 24 В постоянного тока, А | 0,5 |
| Коммутируемый ток на выходе при напряжении 127 В переменного тока, А | 0,3 |
| Степень защиты по ГОСТ14254–80 | IP54 |
| Масса, кг, не более | 0,5 |
