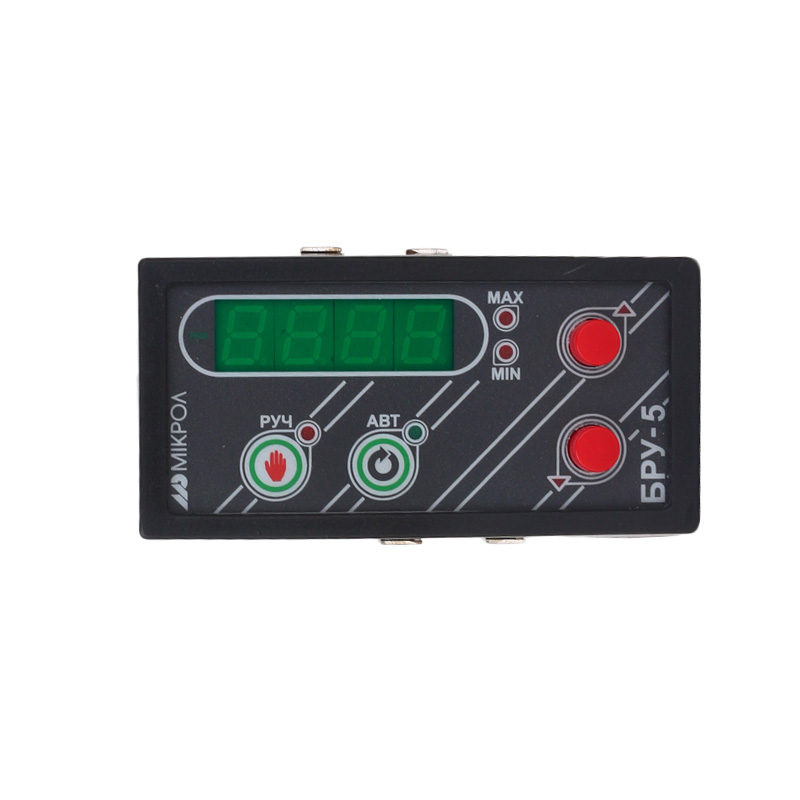

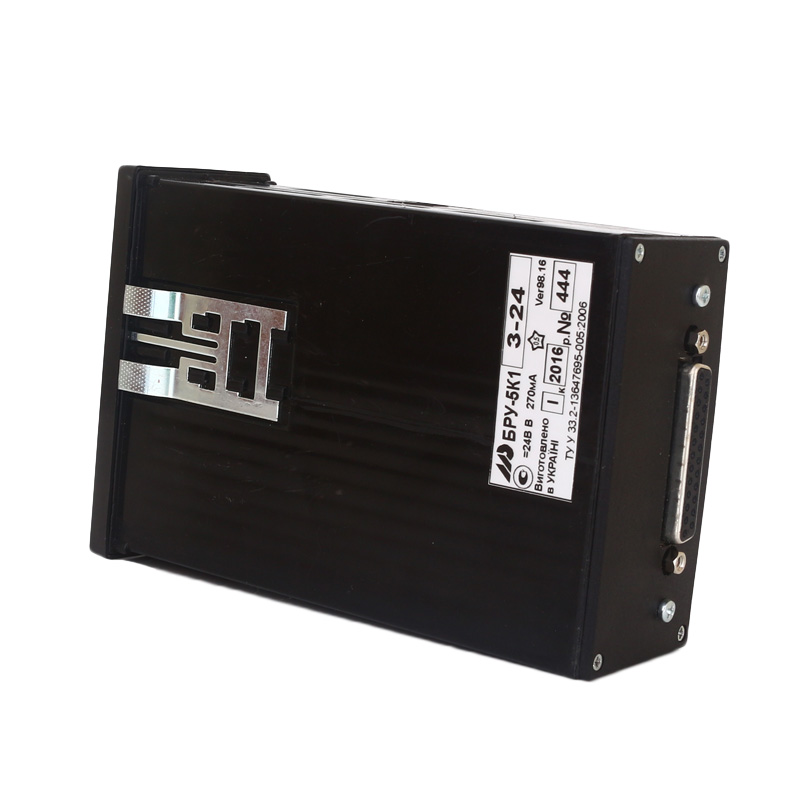

Блок управления БРУ-5, БРУ-5К1
Блок управления БРУ-5, БРУ-5К1 предназначен для переключения цепей управления исполнительными устройствами и механизмами, индикации режимов работ, измерения и индикации одного технологического параметра.
Область применения
- Блок управления для ручного переключения управляющих цепей регулятора с автоматического режима управления на ручное и обратно при помощи клавиши на передней панели
- Блок управления для дистанционного переключения режима управления ручной/автомат, при помощи внешних сигналов, подаваемых на клеммно-блочный соединитель
- Цифровой индикатор технологического параметра, сигнала положения ИМ, в пределах от 0,0 до 100,0 %
Функциональные возможности
- Цифровая калибровка измерительного канала
- Масштабирование шкал измеряемых параметров в произвольных технологических единицах
- Цифровая фильтрация
- Извлечение квадратного корня
- Линеаризация входного сигнала по 16 точкам
- Технологическая сигнализация на передней панели отклонения от уставок минимум и максимум
- Коммутация цепей ручного управления кнопками ">" и "<" с самовозвратом и встроенной электрической блокировкой от одновременного включения
- Два светодиодных индикатора на передней панели для индикации состояния ключей ">" и "<"
- Светодиодная индикация режима управления ручной/автомат
- Сохранение параметров при отключении питания
- Защита от несанкционированного изменения параметров
- Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)
Особенности подключения

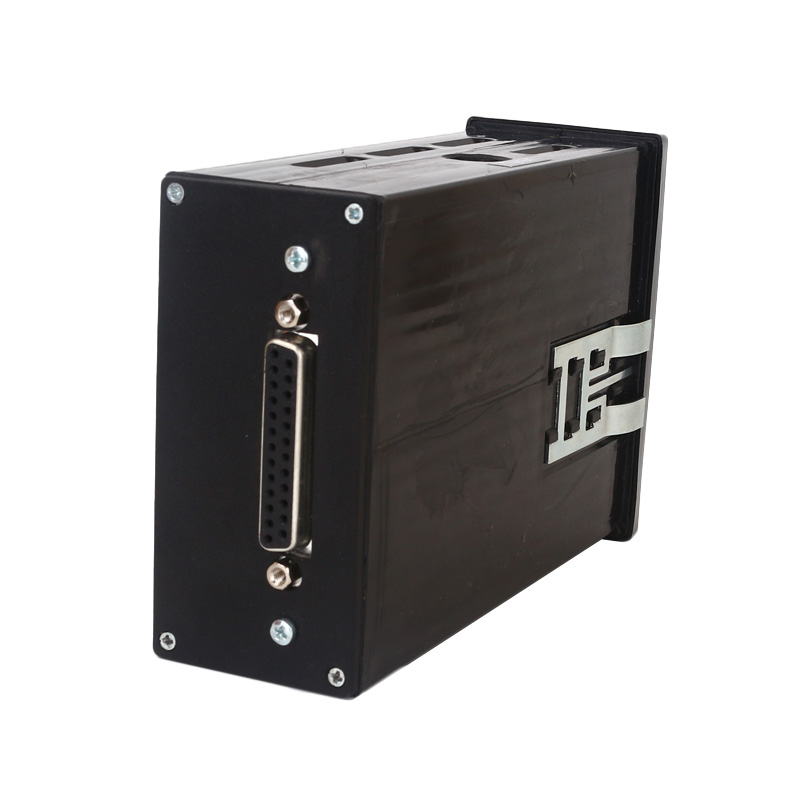

Подключение сигналов к БРУ-5 и БРУ-5К1 осуществляется с помощью разъемов-клемм с пружинными соединениями, которые устанавливаются на задней стенке прибора.
Основные характерные преимущества монтажа оборудования с использованием разъем-клемм:
- Монтаж производится проводниками: одножильными, многожильными, тонкопроволочными с концевой втулкой или со штифтовым наконечником. Сечение подключаемых проводников 0,08 – 2,5 мм2.
- После монтажа имеется возможность оперативного демонтажа оборудования без отключения проводников – необходимо только отключить разъемы. Аналогичным образом возможно отключить какую-либо группу сигналов, подключенную к одному разъему.
- Качество соединения – вибростойкое, обеспечивается пружинным соединителем. Не требует периодического обслуживания и не зависит от тщательности работы монтажного и обслуживающего персонала.

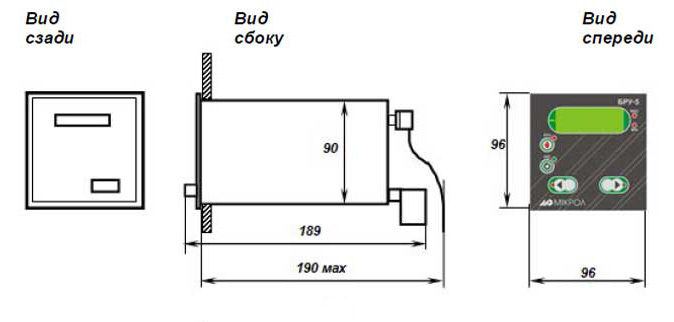

Рис.1 Габаритные размеры блока управления БРУ-5

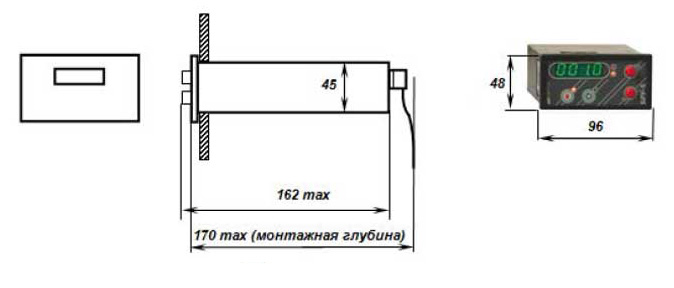

Рис.2 Габаритные размеры блока управления БРУ-5К1
| Техническая характеристика | Значение |
| Аналоговые входные сигналы | |
| Количество аналоговых входов | 1 |
| Типы входных аналоговых сигналов | |
| - унифицированные | 0-5мА (Rвх="400 Ом), 0(4")-20 мА (Rвх="100 Ом), 0-10В (Rвх>25кОм) |
| Период измерения, не более | 0,2 сек |
| Гальваническая изоляция | Входы гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В |
| Время индикации измеренного параметра одного канала в режиме циклической индикации | 1 – 10 сек (параметр конигурируется) |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Длина линии связи для термосопротивлений, не более | 100 м |
| Сопротивление линии связи, не более | 15,0 Ом |
| Цифровая индикация | |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 10 мм |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока (БРУ-5) | ~220 (+22, –33) В, (50 ± 1) Гц |
| • постоянного тока | 24 В |
| Потребляемая мощность от сети переменного тока, не более: | до 7,0 ВА |
| Ток потребления по питанию 24В, не более: | не более 270 мА |
| Корпус. Условия эксплуатации | |
| Тип корпуса | Корпус для утопленного щитового монтажа, IP30 |
| Размеры фронтальной рамки | БРУ-5: 96 х 96 мм, БРУ-5К1: 48 х 96 мм |
| Монтажная глубина | БРУ-5: 190 мм max, БРУ-5К1: 170 мм max |
| Вырез на панели | БРУ-5: (92^+0,8) х (92^+0,8) мм, БРУ-5К1: (45^+0,8) х (92^+0,8) мм |
| Масса блока, не более | БРУ-5: до 1,0 кг, БРУ-5К1: до 0,33 кг |
| Температура окружающей среды | от -40°С до +70°С |
| Атмосферное давление | от 85 до 106,7 кПа |
| Вибрация с частотой / амплитудой | до 60Гц / до 0,1мм |
