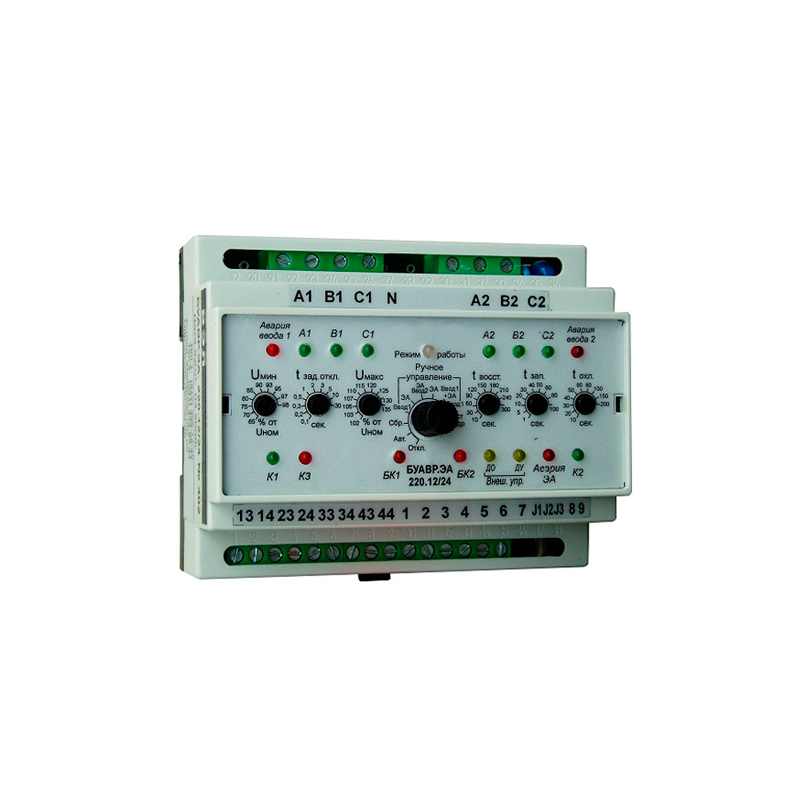

Блок управления БУАВР.ЭА
Блок управления БУАВР.ЭА предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.
Область применения
Блок управления может применяться в сетях электроснабжения в составе устройств:
- автоматического включения резерва (АВР);
- аварийного включения резерва.
Функциональные возможности
Блок управления БУАВР.ЭА обеспечивает:
- контроль состояния вводов,
- управление магнитными пускателями,
- автоматическими выключателями с мотор-приводом,
- индикацию состояния входов и выходов, пуск, останов,
- автоматическое повторное включение электроагрегата.
Эксплуатация
Блок управления БУАВР.ЭА изготовлен в климатическом исполнении У категории размещения 2 по ГОСТ 15150-69 и предназначен для работы:
- при температурах от -25°С до +55°С,
- относительной влажности воздуха до 80%,
- атмосферном давлении от 650 до 800мм.рт.ст.
| Параметр | Значение |
|---|---|
| Номинальное контролируемое фазное напряжение, в зависимости от исполнения, U ном, В | 220; 127 |
| Максимальное фазное напряжение, Uмакс, В, для исполнения БУАВР.ЭА.220.Х.М | 300 |
| Максимальное фазное напряжение, Uмакс, В, для исполнения БУАВР.ЭА.127.Х.М | 180 |
| Частота сети, Гц | 48 - 62 |
| Суммарная мощность, потребляемая БУАВРпо цепям А1, В1, С1, А2, В2, С2 или по цепи оперативного питания (вывод 10), не более , Вт | 4 |
| Ток, потребляемый БУАВР.ЭА.Х.Х.М по цепи +12/24 В, м | 200 |
| Время первоначальной готовности после подачи питания, не более, с | 1,5 |
| Число попыток запуска ЭА (кратность АПВ) | 5 |
| Время отключения нагрузки при смене чередования фаз | 0,3±0,05 с |
| Допустимый перекос фазных напряжений при включенной функции контроля перекоса фаз (функция контроля перекоса фаз включена при установленной перемычке J3) | 30% |
| Гистерезис по напряжению при возврате | 5±2 В |
| Средняя основная погрешность измерения напряжения в фазах | ± 1,5% |
| Средняя основная погрешность выдержки временных интервалов | ± 0,02 с |
| Механический коммутационный ресурс выходных контактов | 10 в 7 степени |
| Коммутационный ресурс для нагрузки 6 А, 250V АС, cos φ >0.95 | 10 в 5 степени |
| Коммутационный ресурс для нагрузки 1,5 А, 250V АС, cos φ >0.5 | 10 в 5 степени |
| Максимальное напряжение переменного тока, коммутируемое выходными контактами | 250 В |
| Масса | не более 0,5 кг |
