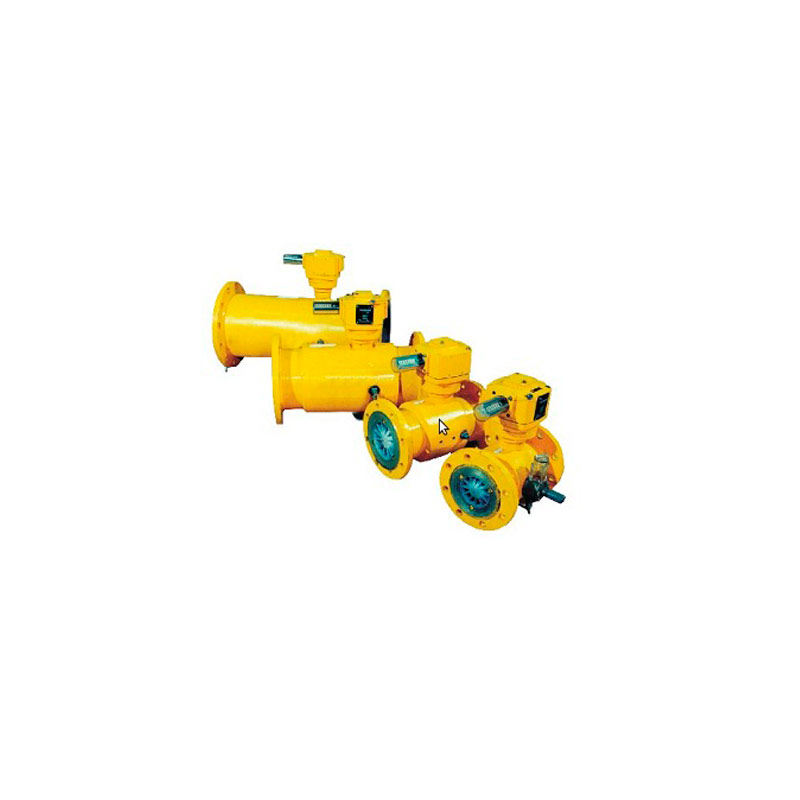

Cчетчики газа турбинные ЛГ-К-200-Ех
Производитель:
Счетчики газа турбинные ЛГ-К-200-Ех предназначены для измерения количества газа, протекающего в трубопроводе при действующих давлении и температуре.
Область применения
Трубные счетчики газа широко используются для коммерческого и технологического учета газа.
Структура условного обозначения
Счетчики газа турбинные ЛГ-К-Ех (СГ) обозначаются так: G QnomЛГ-К-DN-i-Pраб- Ex (СГ-DN-Qnom- i-Pраб) или G QnomЛГ-К-DN-i-Pраб-Т- Ex (СГ-DN-Qnom- i-Pраб-Т), где:
- GQnom - обозначение типоразмера счетчика. Это значение номинального расхода газа Qnom (в рабочих условиях), измеряемого счетчиком, в м3/час .
- DN - номинальный диаметр счетчика, значения которого для этих счетчиков: 80; 100; 150; 200; 250;300.
- і - диапазон измерений это отношение Qmin/Qmax, при которых счетчик работает с относительными погрешностями, не превышающими границ допустимых значений; составляет для этих счетчиков 1:20; 1:30, 1:50.
- Рраб - максимальное рабочее давление, МПа, характеризующее прочность корпуса счетчика. Значение рабочих давлений соответствует ряду: 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0.
- Т - счетчик со штуцером для термопреобразователя сопротивления.
- Ex - знак, показывающий, что счетчик взрывозащищен.
Особенности
- Счетчики газа имеют выходной низкочастотный сигнал для работы с электронными корректорами объема газа и высокочастотный сигнал, используемый при поверке счетчиков.
- Счетчики газа взрывозащищены, имеют маркировку взрывозащиты 1ExibIIBT3 X.
- Высокая надежность счетчиков в эксплуатации.
- Стабильность метрологических характеристик во времени.
- Широкий диапазон рабочих давлений - от 0,63 до 10 МПа.
- Стойкость к перезагрузкам.
- Турбинные колеса счетчиков изготовляются из алюминиевых сплавов с последующим твердым анодированием.
- Использование в конструкции счетчиков специальных подшипников повышенной стойкости.
- Использование современных полимерных материалов.
Комплектность
За отдельную плату счетчики ЛГ-К-200-Ех комплектуются:
- электронными корректорами объема газа;
- фильтрами газа типа ФГК или ФГТ со сменным фильтрующим элементом;
- комплектом присоединительных фланцев;
- прямыми участками трубопровода (L=5DN и L=3 или 4 DN).
Эксплуатация
Счетчики газа турбинные ЛГ-К-200-Ех сохраняют работоспособность:
- при температуре окружающей среды от -30 до +60°С,
- при относительной влажности воздуха до 95%.
| Номинальный расход, Qnom, м3/час | 1000 | 1600 |
|---|---|---|
| Максимальный расход, Qmax, м3/час | 1600 | 2500 |
| Минимальный расход, Qmin, м3/час | 80 при соотношении Qmin/ Qmax 1:30 | 80 при соотношении Qmin/ Qmax 1:30; 50 при соотношении Qmin/ Qmax 1:50 |
| Порог чувствительности, м3/час при соотношении 1:20; 1:30 | 0,02 Qmax | 0,02 Qmax |
| Порог чувствительности, м3/час при соотношении 1:50 | 0,01 Qmax | 0,01 Qmax |
| Минимальное рабочее давление газа, кПа | 1,2 | 2,8 |
| Максимальное рабочее давление газа, МПа (кгс/см2) | 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0 (6,3; 10; 16; 25; 40; 63; 80; 100) | 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0 (6,3; 10; 16; 25; 40; 63; 80; 100) |
| Границы основной относительной погрешности Qmin≤Q | ±2,0 | ±2,0 |
| Границы основной относительной погрешности Qt≤Q | ±1,0 | ±1,0 |
| Количество разрядов отсчетного устройства | 9 | 9 |
| Номинальный диаметр, DN | 200 | 200 |
| Объем газа, соответствующий одному импульсу выходного низкочастотного сигнала, м3/имп. | 10 | 10 |
| Масса, кг | 110-194 | 110-194 |
