Цилиндрические соединители РБН1-12-18Г

Под заказ

Производитель:

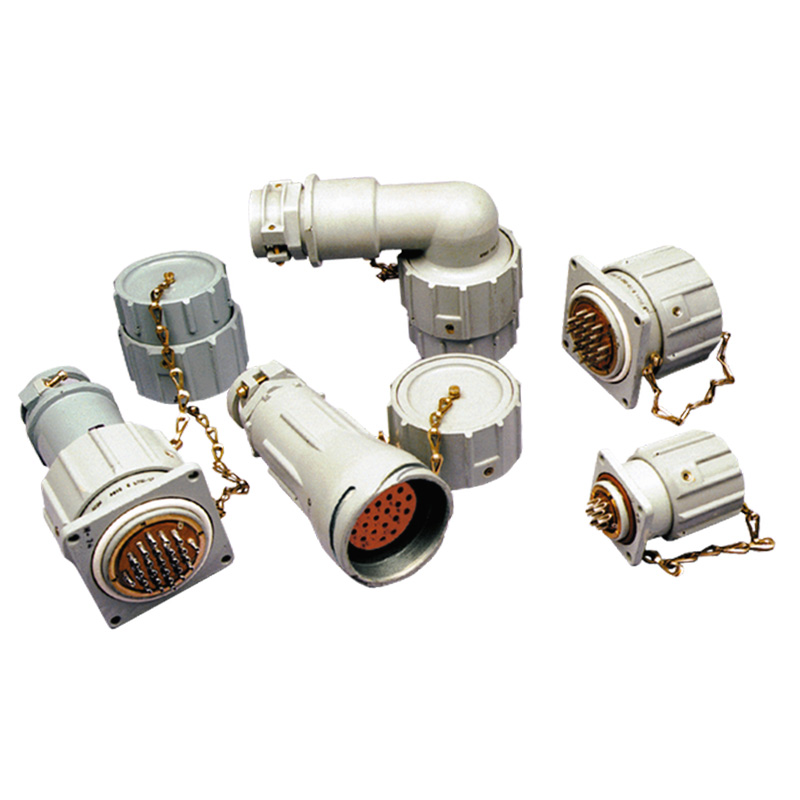

Цилиндрические соединители РБН1-12-18Г используется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения

Цилиндрические соединители маркируются так: РБН1-12-18Г4-В, где: ие;

РБН1Б - тип соединителя, брызгозащитное исполнение;
12 - количество контактов;
18 - Сочетание контактов:
- 2 - контакты диаметром 1,5 мм;
- 5 - контакты диаметром 5,5 мм;
- 17 - контакты диаметром 3,5; 5,5; 9,0 мм;
- 18 - контакты диаметром 2,5 мм;
- 19 - контакты диаметром 3,5 мм;
- 26 - контакты диаметром 3,5; 5,5 мм;
Г - вид контактов:
- Ш - вилка (штырь),
- Г - розетка (гнездо);
4 - Конструктивное исполнение;
- 1 - приборная вилка (розетка);
- 2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
- 3 - кабельная вилка (розетка) для соединения “кабель-кабель”;
- 4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой);
В - всеклиматическое исполнение.

Максимальное рабочее напряжение постоянного тока, не более	500 В
Амплитудное значение рабочего напряжение	700 В
Допустимая глубина погружения	2 м
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 Мом
Сопротивление электрического контакта(соответственно диаметрам 2,5; 3,5; 5,5), не более	2,0; 1,0; 0,7 мОм
Рабочий ток на контакт (соответственно диаметрам 2,5; 3,5; 5,5), не более	20; 50; 100 А
Минимальная наработка	1000 часов при температуре 110 градусов по Цельсию
Максимально низкая температура	-60 градусов Цельсия
