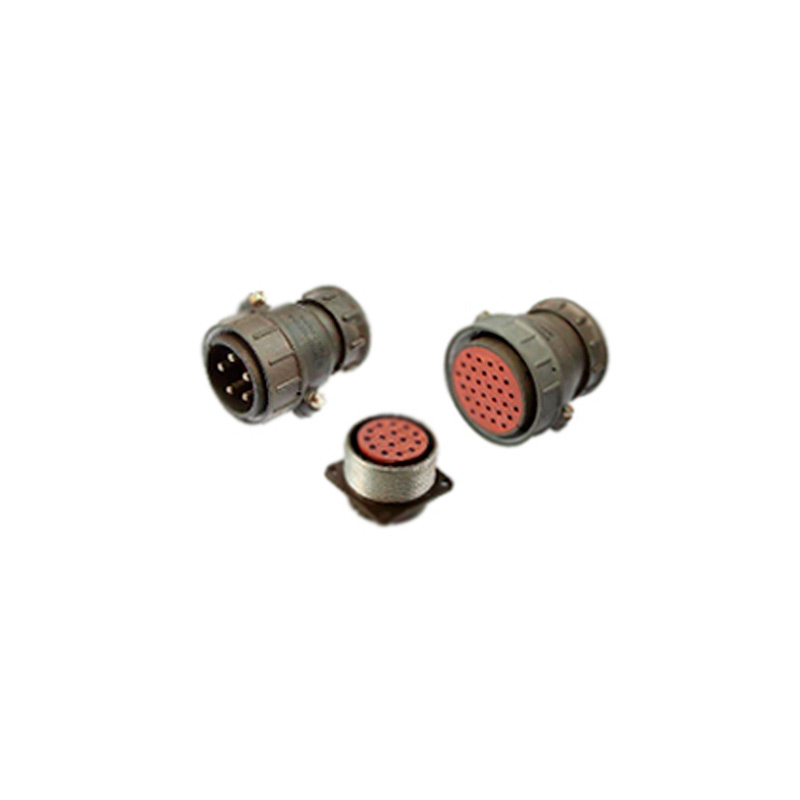

Цилиндрический соединитель 2РТ

Цилиндрический соединитель 2РТ соединяют цепи с токовой нагрузкой на один контакт до 200А и напряжением до 700В.

Структура условного обозначения

Соединители маркируются так: 2РТ 12(16,20,28,32,36,40,48,55,60) П(ПК,СК,У) 1(2-9,14,15,16,20,23,26,30,31,35,45,47) Э(Н) Ш(Г) 1(2-9,11,13,14)-АН, где:

• 2РТ - тип соединителя.
• 12, 16, 20, 28, 32, 36, 40, 48, 55, 60 - типоразмер.
• Конструктивное исполнение приборного соединителя:
  • П - без патрубка;
  • ПК - с прямым патрубком;
  • СК - с угловым патрубком.
• Конструктивное исполнение кабельного соединителя:
  • П - с прямым патрубок;
  • У - с угловым патрубком.
• 1, 2, 3, 4, 5, 6, 7, 8, 9, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47 - количество контактов:
• Вид гайки патрубка:
  • Э - для экранированного кабеля;
  • Н - для неэкранированного кабеля.
• Часть соединителя:
• Приборный соединитель:
  • Ш - вилка;
  • Г - розетка.
• Кабельный соединитель:
  • Ш - розетка;
  • Г - вилка.
• 1, 2, 3, 4, 5, 6, 7, 8, 9, 11, 13, 14 - сочетание контактов.
• А - обозначения материала изолятора.
• Вид покрытия контактов:
  • Н - никель (бР0.364.032 ТУ);
  • отсутствие буквы - серебро.
• ГЕ0.364.118 ТУ, бР0.364.032 ТУ, ОСТ В 110121-91 - обозначение технических условий.
• УХЛ - климатическое исполнение.

Условия эксплуатации

Цилиндрический соединитель 2РТ остается работоспособным при воздействии:

• синусоидальной вибрации:
  • в диапазоне частот - от 1 Гц до 1000 Гц;
  • с амплитудой ускорения - 100 м/с2.
• ускорения механического удара одиночного действия - 10 000 м/с2.
• ускорения механического удара многократного действия - 1500 м/с2.
• ускорения линейных нагрузок - 2000 м/с2.
• атмосферного пониженного рабочего давления - 1,3·10-4 Па (1·10-6 мм рт. ст.).
• температуры среды пониженной - (-60° С).
• температуры среды повышенной - 100° С;
• смены температур - от -60° С до +180° С.
