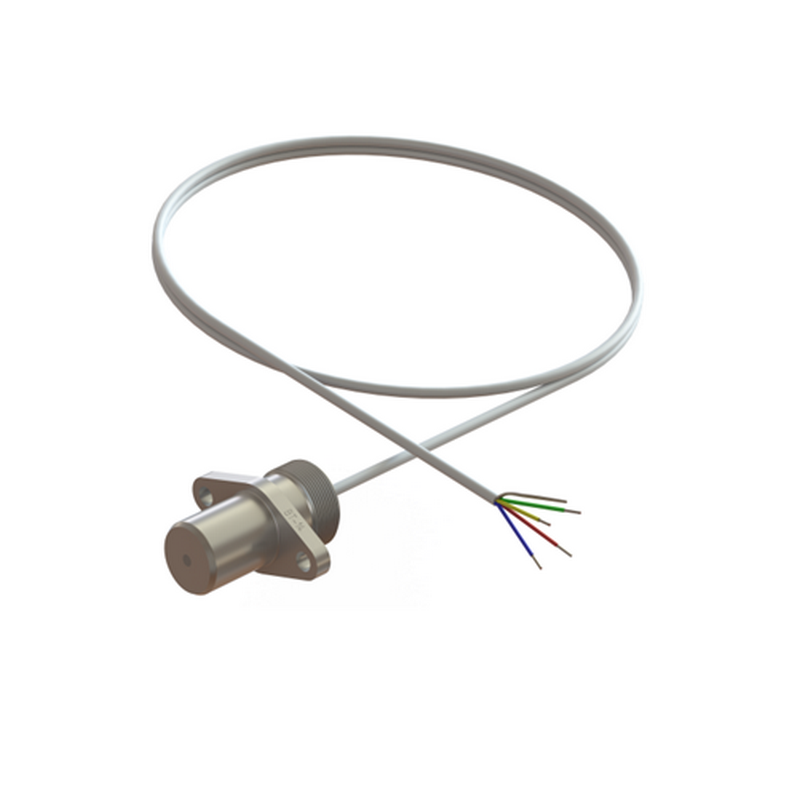

Датчик частоты вращения ВТ-14
Производитель:
Датчик частоты вращения ВТ-14 работает совместно с индуктором, например, рабочей шестерней изделия, Tиз стали 14ХГСН2МА-Ш или 30Х2Н2ВФМА-Ш; число зубьев шестерни 61, модуль 2.5, длина зуба 16 мм. Предназначен для выдачи в систему регулирования (двух независимых) электрических импульсов напряжения, частота которых пропорциональна частоте вращения вала.

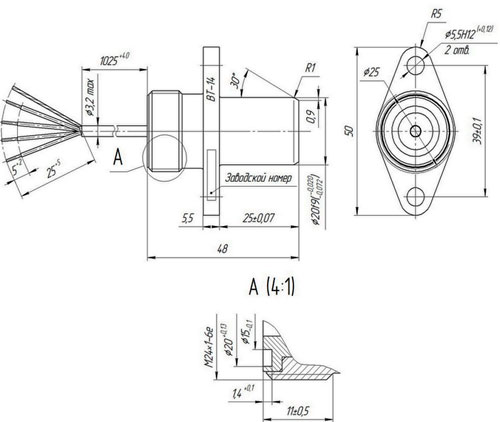

Рис.1. Чертеж датчика ВТ-14
| Параметры | Значение |
| Амплитуда выходного напряжения датчика на активной нагрузке 2 кОм: | |
| при скорости вращения индуктора 500 об/мин и радиальном зазоре между торцом датчика и индуктором 1,25 мм | не менее 0,2 В |
| при скорости вращения индуктора 8500 об/мин и радиальном зазоре между торцом датчика и индуктором 1,25 ;мм | не менее 0,8 В |
| при скорости вращения индуктора 15000 об/мин и радиальном зазоре между торцом датчика и индуктором 1,15 мм | не более 16 В |
| Сопротивления обмоток датчика в нормальных условиях | R1-2=45±10 Ом, R3-4=110±15 Ом. |
| Назначенный ресурс 40000 ч в течение назначенного срока службы | 40 лет. |
| Гарантийный срок службы | 7 лет со дня изготовления датчика. |
| Гарантийная наработка | 6000 ч в пределах гарантийного срока эксплуатации |
| Рабочие температуры | –60 … +200С (250С не более 6000 ч за ресурс, 300 С не более 15 мин. за цикл и не более 500 ч за ресурс). |
| Виброустойчивость в диапазоне частот | 5 2000 Гц (с ускорением до 30g) |
| Масса | 0,2 кг |
