Датчик натяжения каната WRTS
Датчик натяжения каната WRTS предназначен для измерения натяжения каната и может быть использован в лифтовой и краностроительной сферах.
Рис.1 Схема подключения
Номинальное усилие, тс | Диаметр каната, мм | Категория точности | Условное обозначение |
| 1.0 | 8 | 1.0 | WRTS-1.0-8-1.0 |
| 1.0 | 10 | 1.0 | WRTS-1.0-10-1.0 |
| 1.0 | 12 | 1.0 | WRTS-1.0-12-1.0 |
Комплект поставки
- датчик WRTS -1 шт.
- кабель соединительный длиной 2,5 м - 1 шт.
- паспорт - 1 шт.

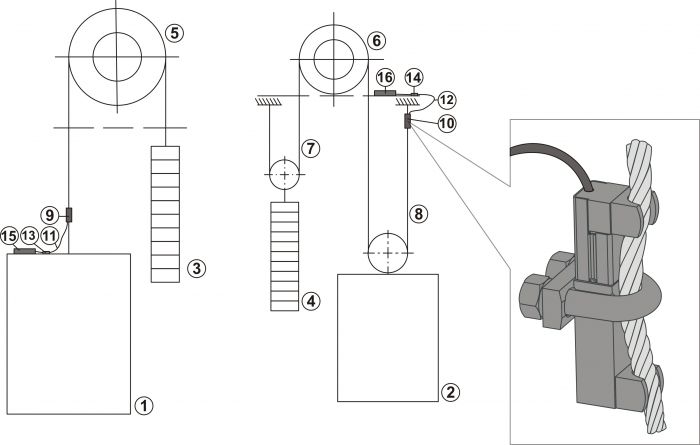

Рис.2 Схема установки SenS Lift с датчиками на канаты лифта
Условные обозначения
1-2 - кабина лифта
3-4 - противовес
5-6 - шкив лебедки
7- блок подвески кабины
8 - блок подвески противовеса
9-10 - первичный преобразователь
11-12 - соеденительный кабель
13-14 - коробка соеденительная
15-16 - устройство контроля.
Наименование параметра | Ед. измерения | Значение |
| Диаметр каната | мм | 8, 10, 12 |
| Номинальная нагрузка (НН) | кг | 1000 |
| Наименьший предел измерений нагрузки | % НН | ≤ 10 |
| Предельная нагрузка | % НН | 125 |
| Разрушающая нагрузка | % НН | ≥ 150 |
| Начальный коэффициент передачи (НКП) | % РКП | ≤ ±2,5 |
| Рабочий коэффициент преобразования (РКП) | мВ/В | 1,2±0,1 |
| Категория точности | 1.0 | |
| Погрешность | % РКП | ≤ ±1.0 |
| Изменение НКП при изменении температуры | % РКП/10°C | ≤ ±0,5 |
| Изменение РКП при изменении температуры | % РКП/10°C | ≤ ±0,5 |
| Изменение РКП за 30 мин. при номинальной нагрузке | % РКП | ≤ ±1 |
| Напряжение питания | В | 5 ~ 12 |
| Входное электрическое сопротивление тензорезисторного моста | Ом | 400± 10 |
| Выходное электрическое сопротивление тензорезисторного моста | Ом | 400± 10 |
| Потребляемая мощность | мВт | <70 |
| Сопротивление изоляции электрических цепей | МОм | ≥1000 (50VDC) |
| Степень защиты оболочек по ГОСТ 14254-96 | IP67 | |
Диапазон термокомпенсации (Группа исполнения С3 по ГОСТ 12997) | °С | -10 ~ +50 |
Диапазон рабочих температур (Группа исполнения Д1 по ГОСТ 12997) | °С | -25 ~ +70 |
| Габаритные размеры | мм | |
| Длина | 116 | |
| Ширина | 38 | |
| Высота | 44 | |
| Масса | кг | 0,3 |
| Длина кабеля | м | 2,5 |
| Материал датчика | Стальной сплав/ Alloy steel |
