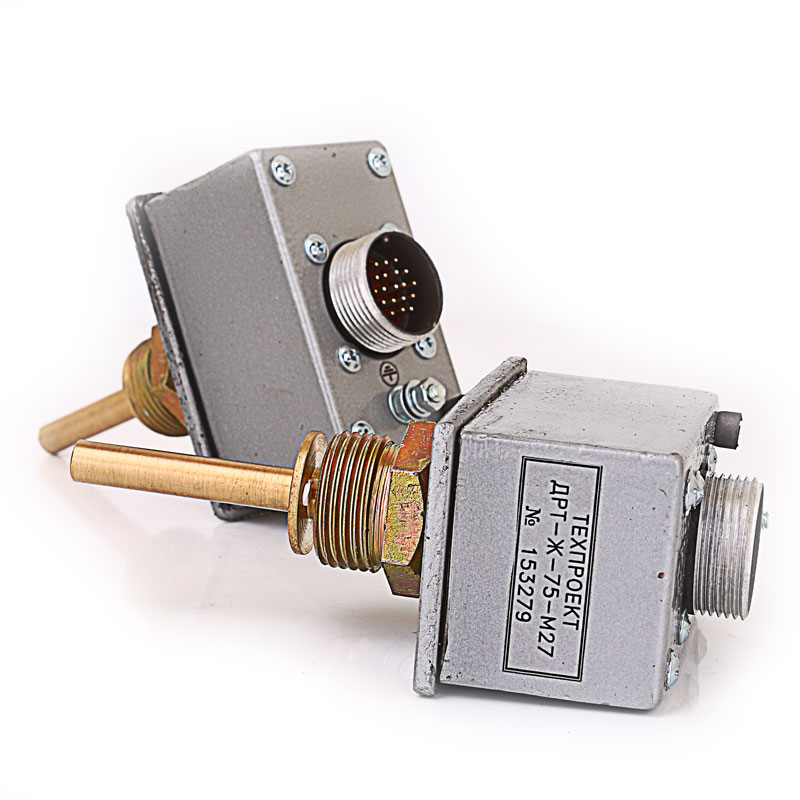

Датчик-реле температуры ДРТ-ЖН

Датчик-реле температуры ДРТ-ЖН ААРЛ.433647.006-03 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Датчик предназначен для установки на стационарных и используемых на железнодорожном транспорте установках холодильной техники, отопления и в других автоматизированных системах управления. Датчик применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С. Зона возврата направлена в сторону понижения температуры. Т.к. датчик имеет перекидной контакт, можно организовать работу датчика с зоной возврата направленной в сторону повышения температуры. В зависимости от способа крепления датчик изготавливается в трех вариантах - с гайкой М18, со штуцером М24 (для сквозных отверстий) и со штуцером М27 (для отверстий с упором).

Глубина погружения датчика в измеряемую среду 47 … 60 мм, в зависимости от способа крепления. Контролируемая среда должна быть неагрессивная к нержавеющей стали. По требованию заказчика данные параметры могут быть изменены.

Структура условного обозначения

Условное обозначение датчика-реле - ДРТ-ЖН-X-Y, где Х – температура срабатывания, указанная в градусах; Y- способ крепления (гайка М18, штуцер М24, штуцер М27).

Условия эксплуатации

• температуры окружающей среды от минус 40 до + 85°С
• относительной влажности воздуха 95±3% при температуре + 40°С
• вибрации с частотой от 10 до 100 Гц и ускорением до 10,0 g;
• ударных нагрузок с ускорением ±15,0 g.

Комплект поставки

• Датчик-реле температуры ДРТ-ЖН:
• Прокладка;
• Розетка 2РМТ24КПН19Г1В1В;
• Паспорт.
