Датчик-реле температуры Т31, ТАМ124
Датчики-реле температуры Т31, ТАМ124 предназначены для автоматического поддерживания температуры контролируемой среды в электротепловом торгово-технологическом оборудовании (плиты, жарочные и пекарские шкафы, мармиты и т.п.)
Устройство и работа

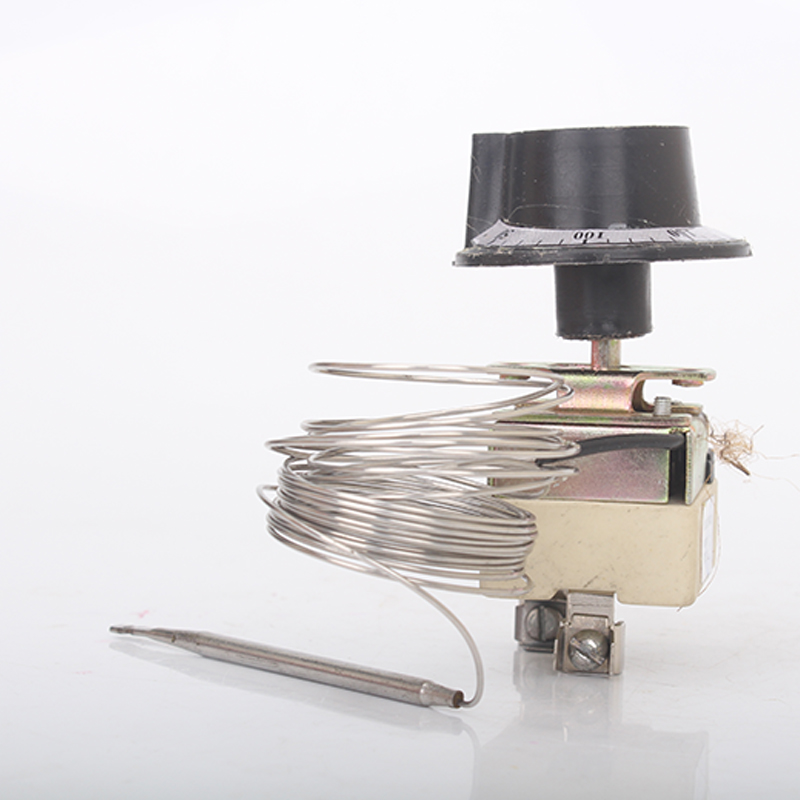

Датчики состоят из узла настройки, переключателя и термосистемы. При нагревании термобаллона термосистемы, находящаяся в нем жидкость расширяется, воздействуя на чувствительный элемент, которые переключает переключатель мгновенного действия. Переключаясь, последний производит размыкание контактов.

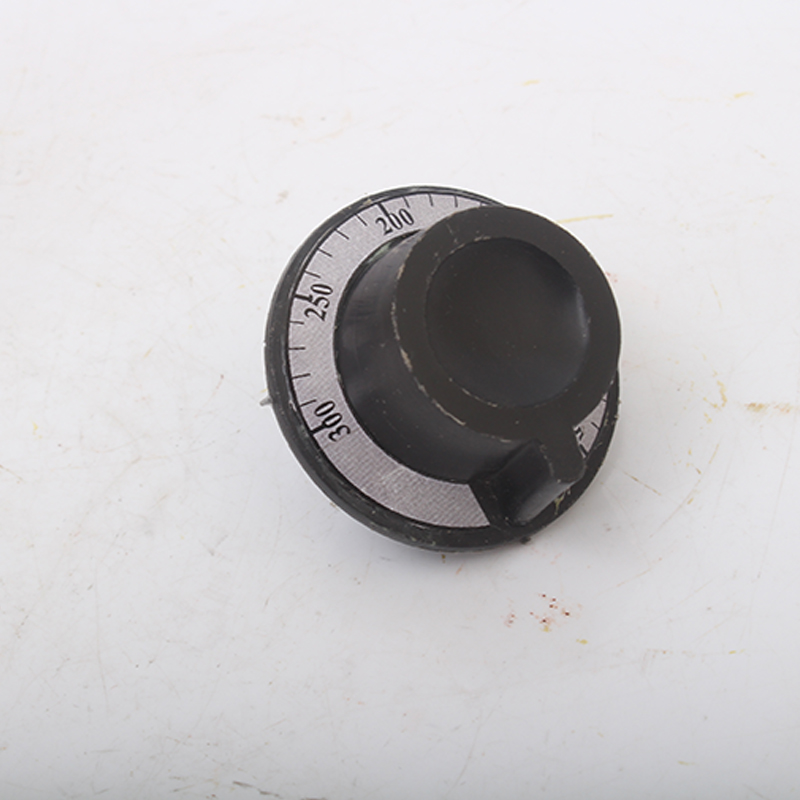

Изменение уставок срабатывания производится вращением ручки. Принудительное отключение осуществляется вращением ручки против часовой стрелки в положение "откл" до упора.
По защищенности от воздействия окружающей среды прибор изготавливается в обыкновенном исполнении.

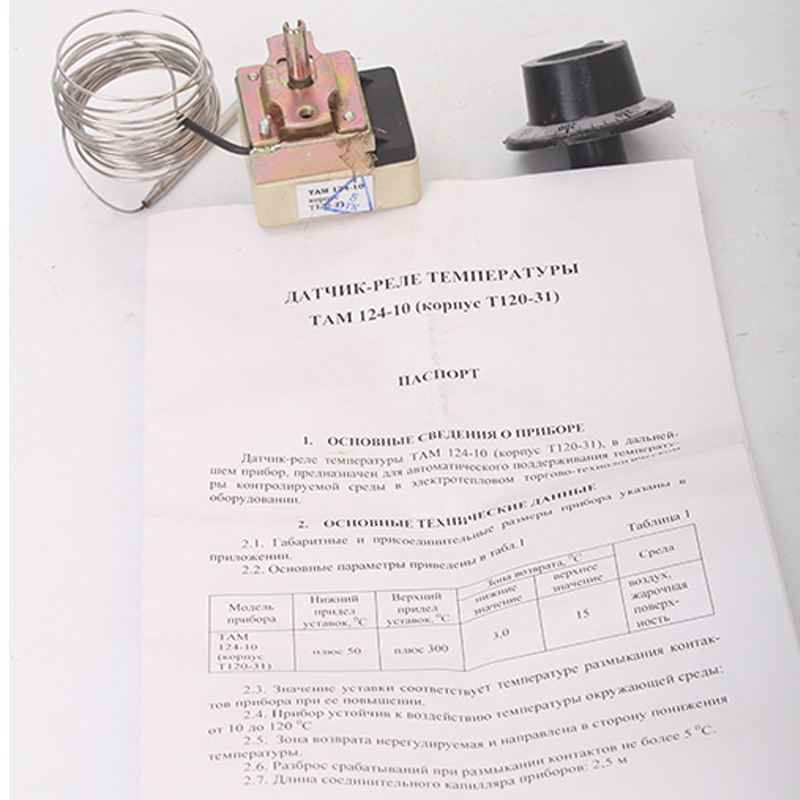

Комплект поставки
- Датчики-реле температуры ТАМ124;
- ручка;
- паспорт.
Область применения
Датчик реле температуры широко используется в электроплитах Лысьва ЭП 301, 402, 403, 411, ЭГ 401 и др.
Модификации
Терморегуляторы выпускаются в нескольких типоисполнениях:
- ТАМ 124-10 и Т31-04 для температуры воздуха от +50 до 300оС. Капилляр 2,5 м.
- ТАМ 124-11, ТАМ 124-12, ТАМ 124-13, ТАМ 124-14 и Т31-05, Т31-06, Т31-08, Т31-09 для температуры воздуха +50 (45) до 320 (315)оС. Капилляр 1,0 и 2,5 м.
Обозначение модификации прибора* | Диапазон рабочих температур, °С | Зона возврата (дифференциал) , °С | Длина капилляра, м | Температура окружающего воздуха, °С |
ТАМ 124-01, ТАМ124А-01 | от -30 до +3 | 5 | 1,0 | от 1 до 70 |
ТАМ 124-02, ТАМ124А-02 | от 0 до 40 | 3,5 | ||
ТАМ 124-03, ТАМ124А-0 | 5 | |||
ТАМ 124-04, ТАМ124А-04 | от 35 до 85 | 0,6; 1,0; 1,5; 2,0; 2,5 | от 13 до 80 | |
ТАМ 124-05, ТАМ124А-05 | 0,6 | от 13 до 105 | ||
ТАМ 124-06, ТАМ124А-06 | от 0 до 96 | 1,0 | от 10 до 80 | |
ТАМ 124-07, ТАМ124А-07 | от 40 до 120 | 6 | 0,6; 1,0; 1,5; 2,0; 2,5 | от 13 до 100 |
ТАМ124-08," ТАМ124А-08 | от 50 до 200 | 0,6; 1,0; 1,5; 2,0 | от 13 до 120 | |
ТАМ124-09, ТАМ124А-09 | от 50 до 250 | 8 | 1,0 | |
ТАМ 124-10, ТАМ124А-10 | от 50 до 300 | 10 | 0,6; 1,0; 1,5; 2,0; 2,5 | |
ТАМ 124-11 | от 50 до 320 | 1,0 | ||
ТАМ 124-12 | ||||
ТАМ 124-13 | 0,6; 1,0 | |||
ТАМ 124-14 | от 45 до 315 | 0,9 | ||
ТАМ 124-15 | ДО 92 | 5 | 0,6 | от 15 до 105 |
| Наименование | Значения |
| Сила тока | 25А и 16А |
| Напряжение | 250В и 380В |
| Терморегуляторы с капилляром | 2,5 м имеют электрическое присоединение проводов под винт |
| Терморегуляторы с капилляром | 1,0 м имеют электрическое присоединение проводов под клеммы, а также дополнительную изоляционную (защитную) оболочку на капиллярной трубке |
