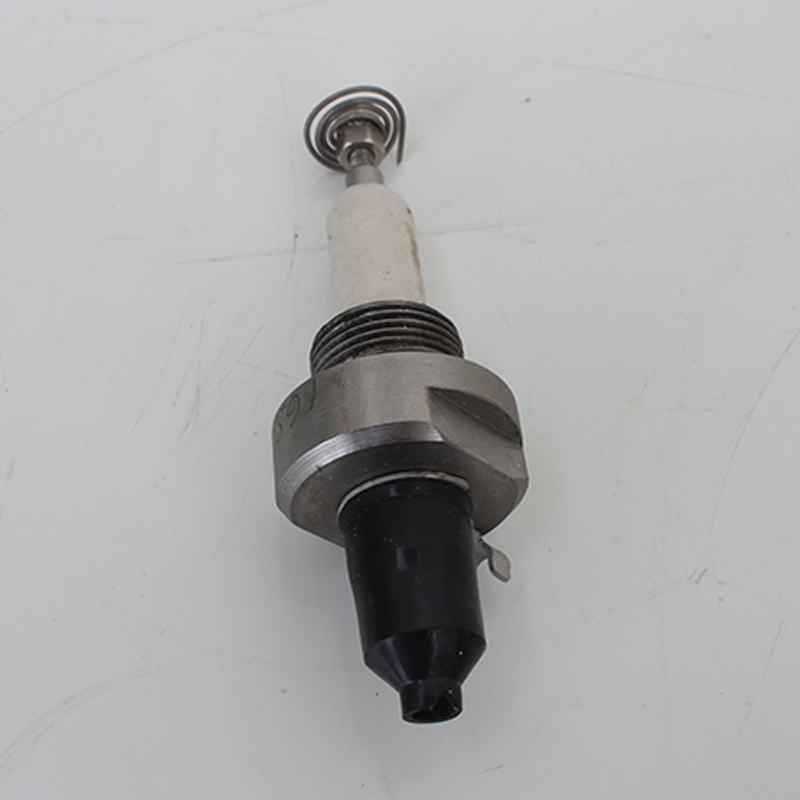

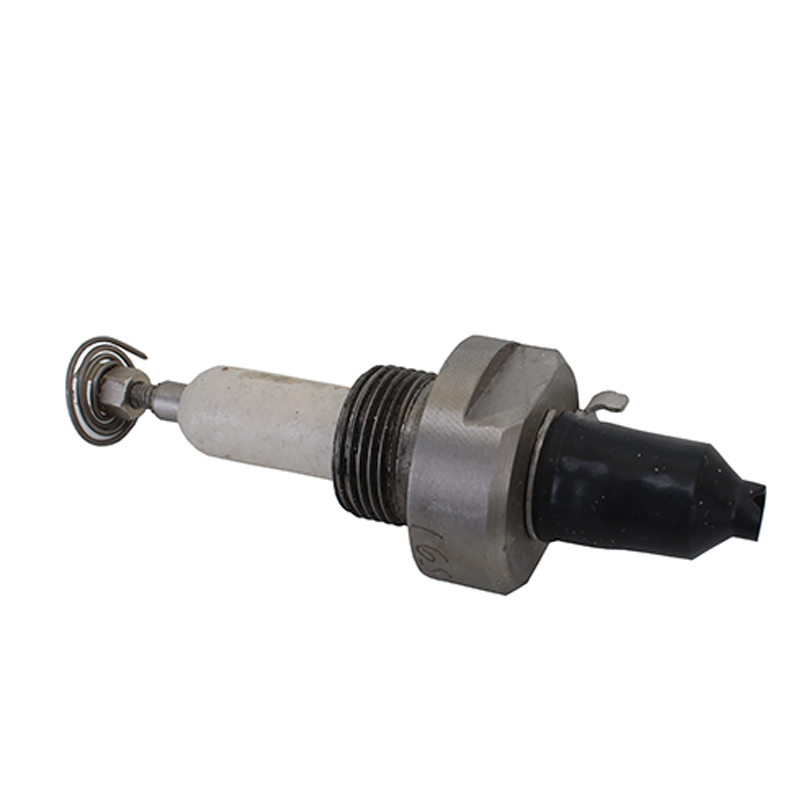

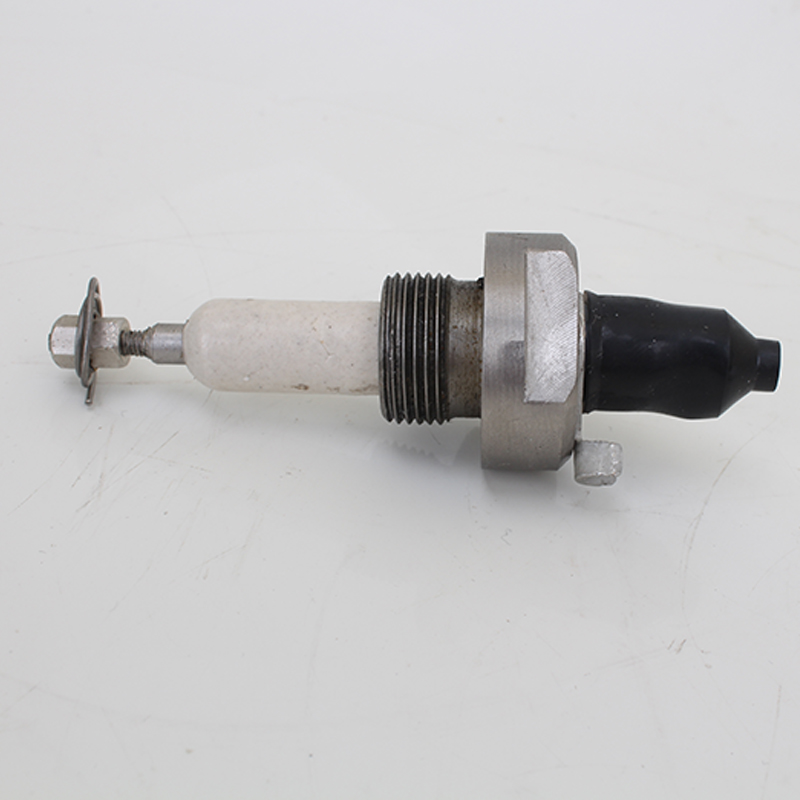

Датчик сухого хода КПЭ 60-250

Датчик сухого хода КПЭ 60-250 предназначен для аварийной защиты ТЭНов и отключения котлов при понижении уровня установки датчика.

Устройство и принцип действия

Датчик является комплектующей частью электрооптического реле уровня. Вода и некоторые ходкости обладают электропроводностью. Один вывод вторичной обмотки разделительного трансформатора Тр присоединяется к металлическому корпусу резервуара, а другой – к обмотке реле уровня РУ. Вторая клемма обмотки реле уровня РУ присоединяется к электроду Э, введенному в резервуар через изоляционную втулку. Электрод устанавливается на высоте минимально допустимого уровня воды.

Когда электрод Э находится в воде, цепь обмотки реле РУ замкнута. Замыкающий контакт РУ включает обмотку магнитного пускателя П и происходит нагрев воды ТЭНами.

Область применения

Датчики сухого хода используются в пищеварочных котлах серии КПЭ, КЭ, КПЭСМ.

Комплектность

В стандартный набор поставки входит:

• Датчик сухого хода КПЭ 60-250 - 1 шт.

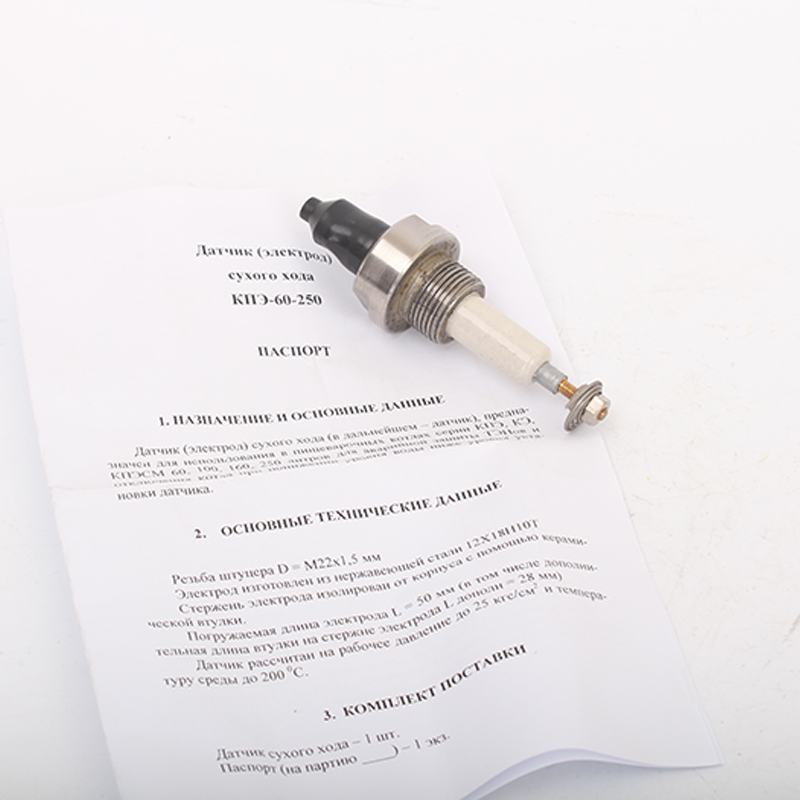

• Паспорт (на партию) - 1 экз.
