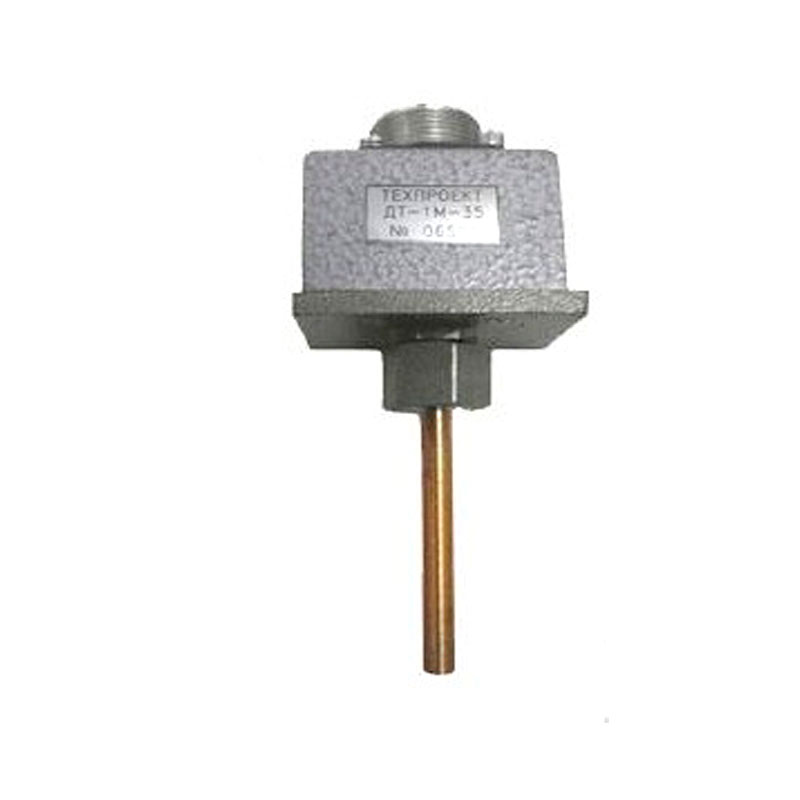

Датчик температуры ДТ-1М

Датчик температуры ДТ-1М ААРЛ.433647.001-01 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Датчик предназначен для установки на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания, а также на стационарных дизелях и дизель-генераторах.

Применение и крепление

Датчик ДТ-1М применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов. Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С. Зона возврата направлена в сторону понижения температуры. Т.к. датчик имеет перекидной контакт, можно организовать работу датчика с зоной возврата направленной в сторону повышения температуры.

Способы крепления ДТ-1М - гайка М18. Глубина погружения датчика в измеряемую среду - 60 мм. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.

Структура условного обозначения

Условное обозначение датчика - ДТ-1М-Х, где Х – фиксированная уставка в градусах.
Пример записи датчика температуры ДТ-1М  ААРЛ.433647.001-01 с уставкой + 35°С:
“Датчик температуры ДТ-1М-35  ААРЛ.421451.001ТУ”.

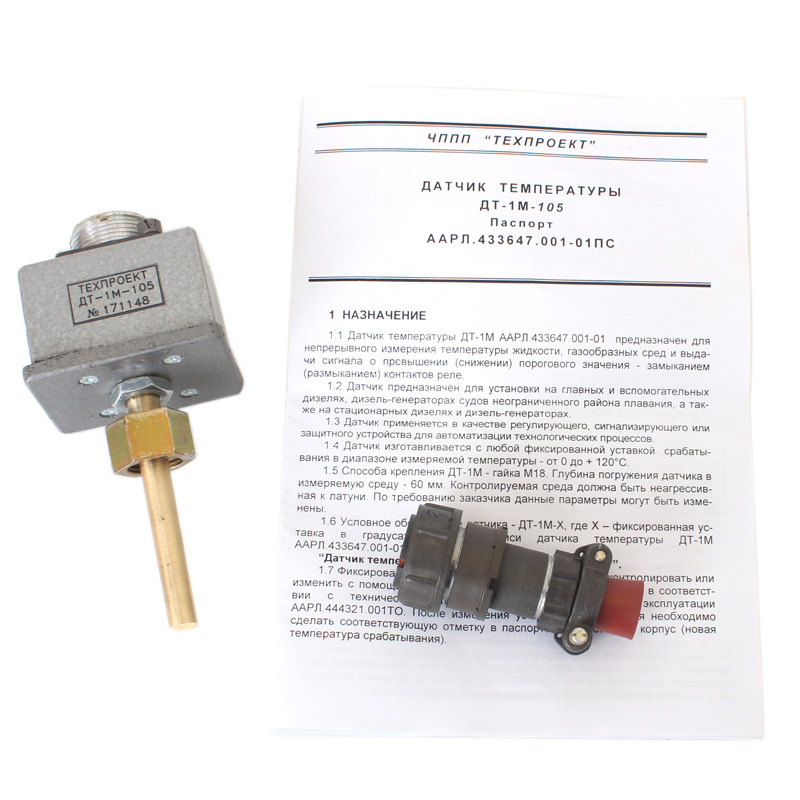

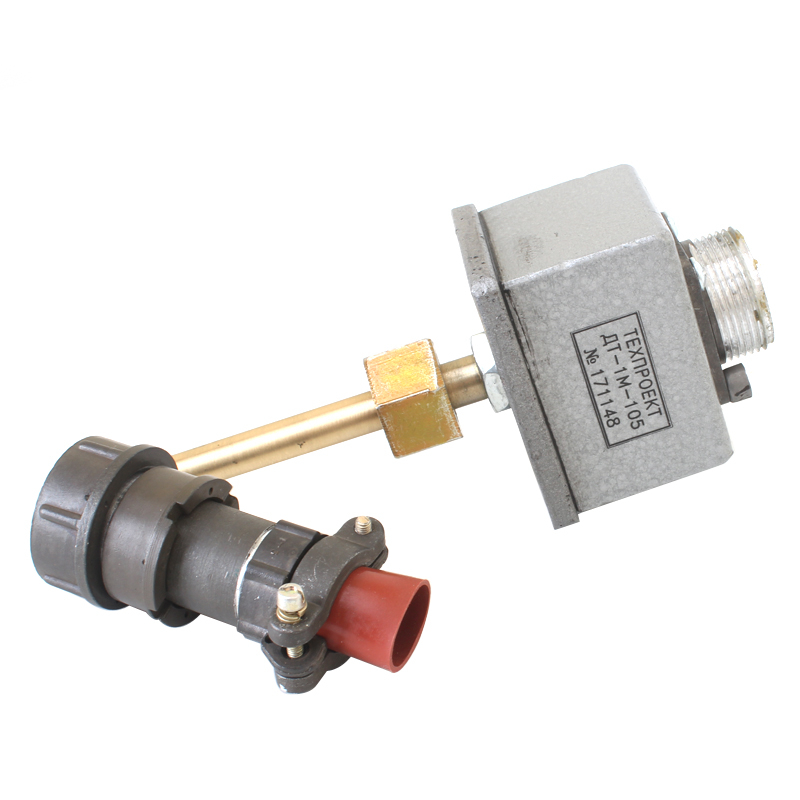

Комплект поставки

• Датчик температуры ДТ-1М;
• Прокладка;
• Розетка РМТ24КПН19Г1В1В ;
• Паспорт.
