Датчик температуры КТ-ВТ-400Т
Производитель:
Датчик температуры КТ-ВТ-400Т служит для преобразования температуры выходящих газов в термоэлектродвижущую силу (ТЭДС) с выдачей напряжения постоянного тока, пропорционального осредненной температуре газов двигателя в систему регулирования.

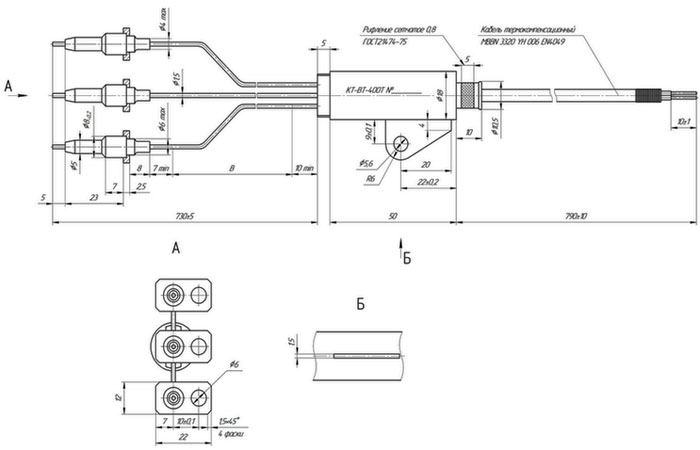

Рис.1. Чертеж датчика КТ-ВТ-400Т
| Параметры | Значение |
| Рабочий диапазон измерения температур | от минус 0 до 1000 С. |
| Погрешность измерения датчика в диапазоне температур | от 200 до 1000С не более 8,6С |
| Показатель тепловой инерции датчика | не более 2.0 с |
| Электрическое сопротивление цепи датчика при нормальных условиях | 10 - 0,20 Ом. |
| Синусоидальная вибрация | в диапазоне частот от 5 до 2000 Гц (до 30g). |
| Атмосферное пониженное давление | 41 кПа (308 мм рт. ст.). |
| Повышенная температура в зоне фланца |
|
| Масса термопары | не более 0,25 кг. |
Электрическое сопротивление изоляции:
- 0,5 МОм в нормальных климатических условиях;
- 0,0015 МОм при относительной влажности 100% и температуре 35С;
- при температуре рабочих концов датчика 650-50С;
- для датчиков, бывших в эксплуатации.
Датчик выдает один осредненный сигнал от параллельно подключенных трех термопар. Номинальная статическая характеристика (НСХ) термоэлементов термопары: ДСТУ 2837 для материала хромель-алюмель, ХА (К).
