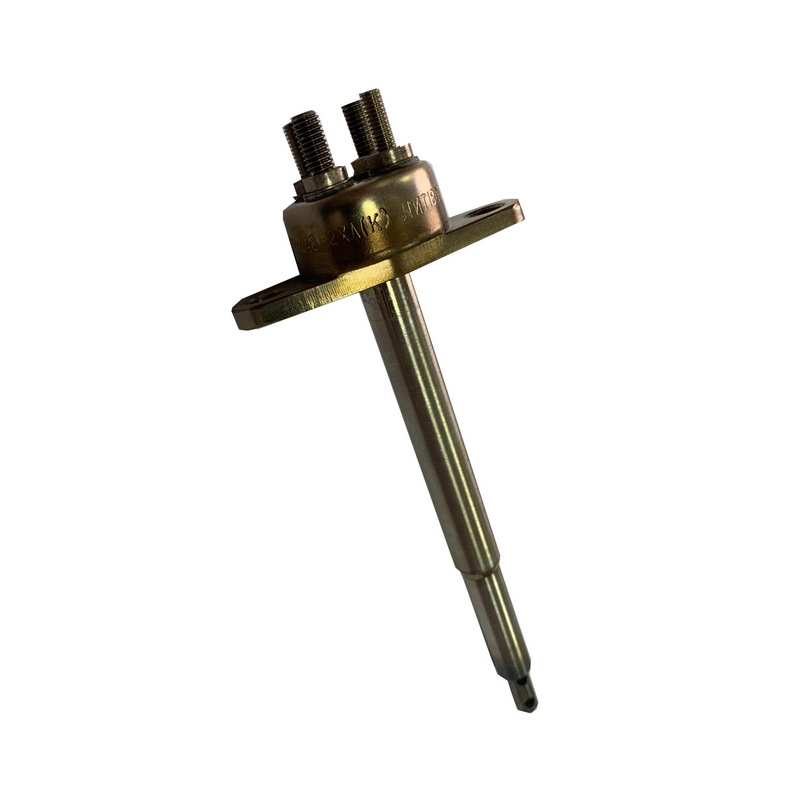

Датчик температуры термоэлектрический ВТ-148

0
Голосов пока нет
Под заказ
Производитель:
РАПИД, ООО ДП
  • Описание
  • Характеристики
  • Отзывы

Датчик температуры термоэлектрический ВТ-148 служит для преобразования температуры потока рабочей среды, проходящего через камеру торможения, в термоэлектродвижущую силу (ТЭДС) с выдачей двух автономных напряжений, пропорциональных воспринимаемой температуре в двигателях:

  • АИ-322 (все модификации),
  • АИ-222К-25.

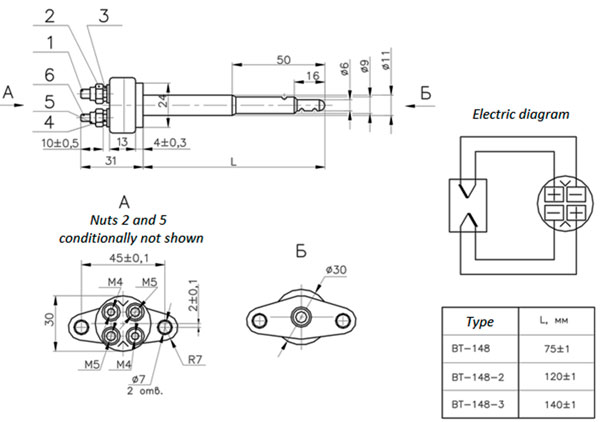

Рис.1. Чертеж датчика ВТ-148
Рис.1. Чертеж датчика ВТ-148

ПараметрыЗначение
Время измерения температуры в диапазоне1000-1200 С не более 1% от ресурса термопары
Отклонение ТЭДС термопары от НСХ во всех условиях эксплуатации в рабочем диапазоне измерения температурне более ± 3 С
Электрическое сопротивление изоляции термопары, не менее:
  • 0,5 МОм в нормальных климатических условиях;
  • 0,07 МОм при температуре рабочего конца (650±50) ОС;
  • 0,001 МОм при кратковременном забросе температуры рабочих концов до 1200 С.
Температура среды в зоне головки термопары, не более:
  • рабочая 315 С;
  • кратковременная 400 С (не более 5% от ресурса).
Показатель тепловой инерции, не более 2,5 с.
Масса, не болееВТ-148 – 0,12 кг; ВТ-148-2 – 0,2 кг; ВТ-148-3 – 0,25 кг.

Номинальная статическая характеристика (НСХ) термопары соответствует характеристике хромель-алюмель ХА(К) по ДСТУ 2837-94 (ГОСТ 3044).

Термопара обеспечивает выдачу сигнала температуры в диапазонах:

  • общий от 0 до 1200 С;
  • рабочий от 0 до 1000 С.
