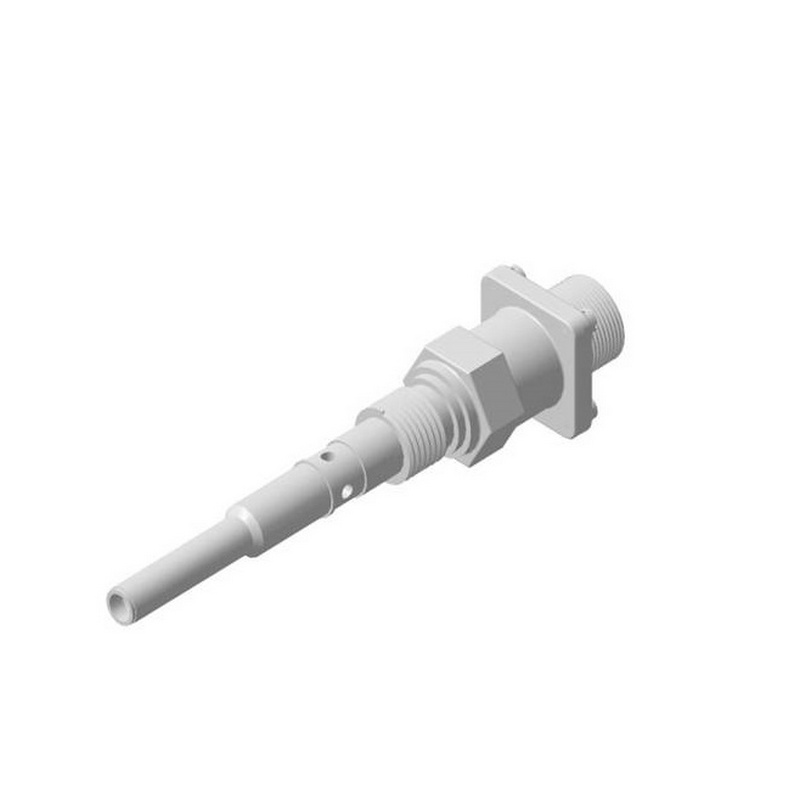

Датчик температуры ВТ-109, ВТ-109М1
Производитель:
Датчик температуры ВТ-109, ВТ-109М1 служит для выдачи в систему регулирования и систему измерения электрических сигналов, пропорциональных измеряемой температуре топлива, масла, воздуха, воздушно-масляной эмульсии в двигателях:
- ВТ-109: АИ-336 все модификации, Д-336 все модификации, Д-36 серии 4А
- ВТ-109: М1Д-436Т1, Д-436ТП, Д-436ТП-М, АИ9-3Б

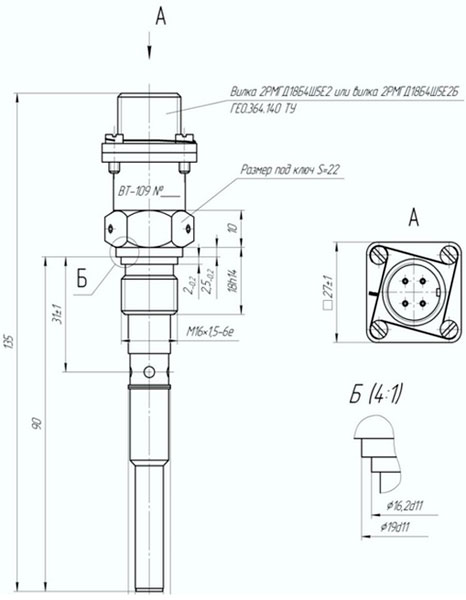

Рис.1. Чертеж датчиков ВТ-109, ВТ-109М1
| Параметры | Значение |
| Датчик обеспечивает выдачу двух сигналов по температуре в диапазоне | от минус 60 до 300 С. |
| Электрический ток при определении погрешности датчика | не более 1 мА. |
| Номинальная статическая характеристика каждого канала датчика: | 100П ГОСТ 6651-84. |
| Максимальный рабочий ток | не более 5 мА. |
| Показатель тепловой инерции датчика | не более 3 с. |
| Электрическое сопротивление изоляции во всех условиях эксплуатации | не менее 1 МОм. |
| Относительная влажность | до 100% при температуре до 35 С. |
| Синусоидальная вибрация | в диапазоне частот от 5 до 2000 Гц (от 2g до 30g). |
| Атмосферное пониженное давление | 0,67 кПа (5 мм рт. ст.). |
| Атмосферное повышенное давление | 234,5 кПа (1750 мм рт. ст.). |
| Рабочий диапазон измерения температуры | в зоне чувствительного элемента – от минус 60 до 300 С; в зоне соединителя: рабочая температура 200 С, предельная – 250 С. |
| Масса датчика | не более ВТ109 — 0,12 кг, ВТ-109М1 – 0,15 кг. |
| Давление измеряемой среды | не более 13 МПа (130 кгс/см2). |
