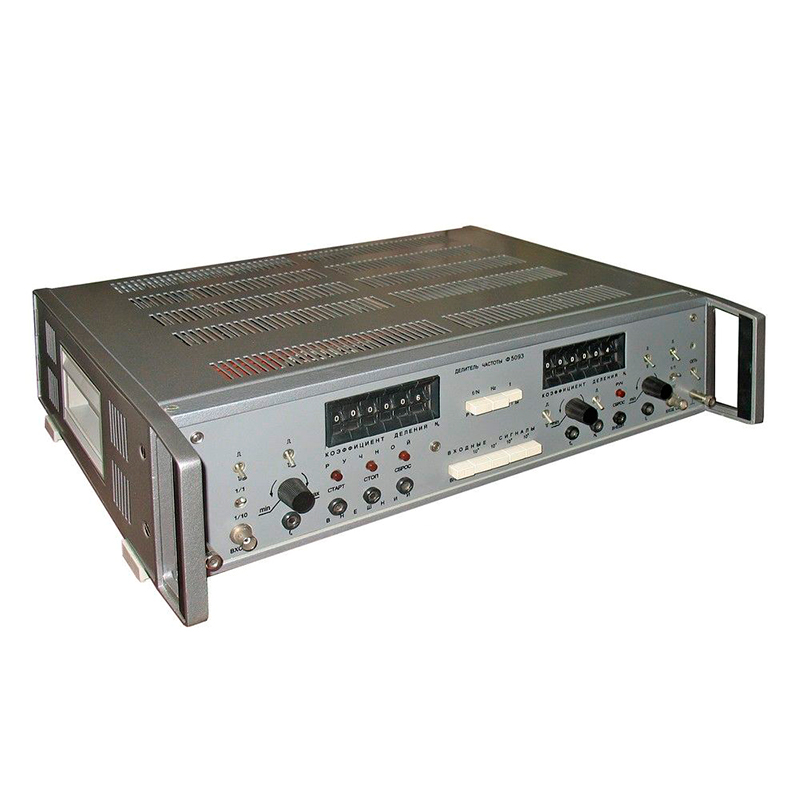

Делитель частоты Ф5093

Делитель частоты Ф5093 предназначен:

• для деления частоты следования электрических сигналов на заданные коэффициенты деления по двум каналам;
• для формирования сигналов образцовых частот, длительностей импульсов, интервалов времени и заданного количества импульсов;
• для работы в качестве двухканального счетчика о предустановкой.

Технические характеристики

• Предел допускаемой относительной погрешности частоты внутреннего кварцевого генератора не превышает ±1×10^-6в течение десяти дней после его настройки.

• Диапазон коэффициентов деления N, устанавливаемых по каждому из каналов делителя, от 1 до 999999 с дискретностью, равной 1.
• Погрешность установки числа N на переключателях и соответствующего ему коэффициента деления, а также погрешность формирования заданного количества импульсов отсутствуют.
• Погрешность счета импульсов с предустановкой при ручном запуске делителя отсутствует, а при запуске внешним стартовым импульсом - не превышает плюс один импульс.
• Дистанционное управление работой делителя по каналам "СТАРТ"; "СТОП" и "СБРОС" осуществляется внешними одиночными импульсами положительной полярности с длительностью не менее 1 мкс, длительностью переднего фронта не более 0,1 мкс и амплитудой в пределах от 3 до 30 В.

• Длительность входных импульсных сигналов по каналам А и Б делителя не менее 0,5 мкс.
• В делителе предусмотрен выход результатов счета входных сигналов по каналу А на внешние регистрирующие устройства в последовательном двоично- десятичном коде 8-4-2-1.
• Время установления рабочего режима делителя не превышает 1ч с момента включения.
• Питание делителя осуществляется от сети переменного тока напряжением (220+22/-33) В частоты (50±1) Гц.
• Мощность потребляемая делителем при номинальном напряжении сети, не превышает 60 В·А.
• Габаритные размеры не превышают 490 380 130 мм.
• Масса делителя не более 11 кг.

Комплект поставки

1. Делитель частоты Ф5093 - 1 шт.
2. Запасные предохранители ПМ 0,5 - 2 шт.
3. Кабель высокочастотный - 2 шт.
4. Кабель специальный - 4 шт.
5. Зажим - 2 шт.
6. Инструкция по эксплуатации - 1 экз.
7. Паспорт - 1 экз.
