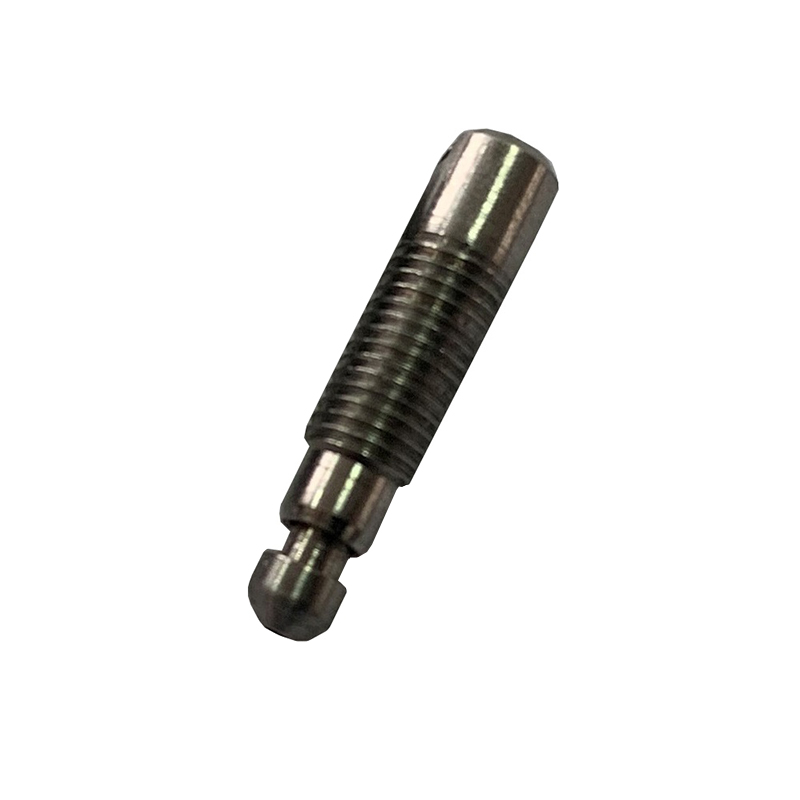

Демпфер Д59 (-2;-4)

Под заказ

Производитель:

Демпфер Д59 (-2;-4) служит для защиты динамической полости приборов от воздействия гидро- (пневмо-) ударов и пульсаций давления.

Модификации
Шифр демпфера	Протекаемость в делениях шкалы ротаметра	Расход жидкости (масло МС-8П кинематической вязкостью 8 мм2/с при Р = 1 кгс/см2), см3/с
Д59-2	40 – 85	0,22 – 0,48
Д59-4	170 – 250	0,94 – 1,39

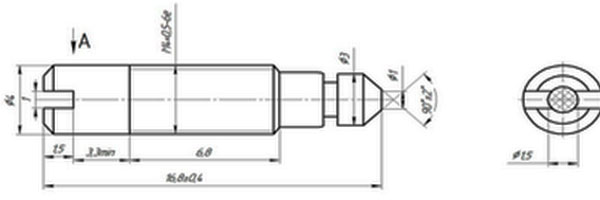

Рис.1. Габаритный чертеж демпфера Д59 (-2;-4)

Эксплуатация

Демпфер Д59 (-2;-4) сохраняет работоспособность:

после воздействия перегрузочного давления Рпер = 315 кгс/см2 в течение одной минуты
при температуре окружающей среды от минус 60 С до 180 С (кратковременно 270С, в течение 5 минут).
в условиях воздействия вибрации в диапазоне частот от 10 до 200 Гц с ускорением до 147 м/с2 (15 g) (амплитуда не более 1 мм), от 200 до 2500 Гц с ускорением 196 м/с2 (20 g) и от 2500 до 5000 Гц с ускорением 98м/с2 (10g).
при воздействии ударных перегрузок до 147 м/с2 (15 g), длительностью от 20 до 50 мс и частотой от 40 до 80 уд./мин.

Параметры	Значение
Рабочий диапазон измерения температуры	от -60С до +180С
относительная влажность	от 95 до 98 %
температура окружающей среды	(40±3) С
продолжительность	3 суток
