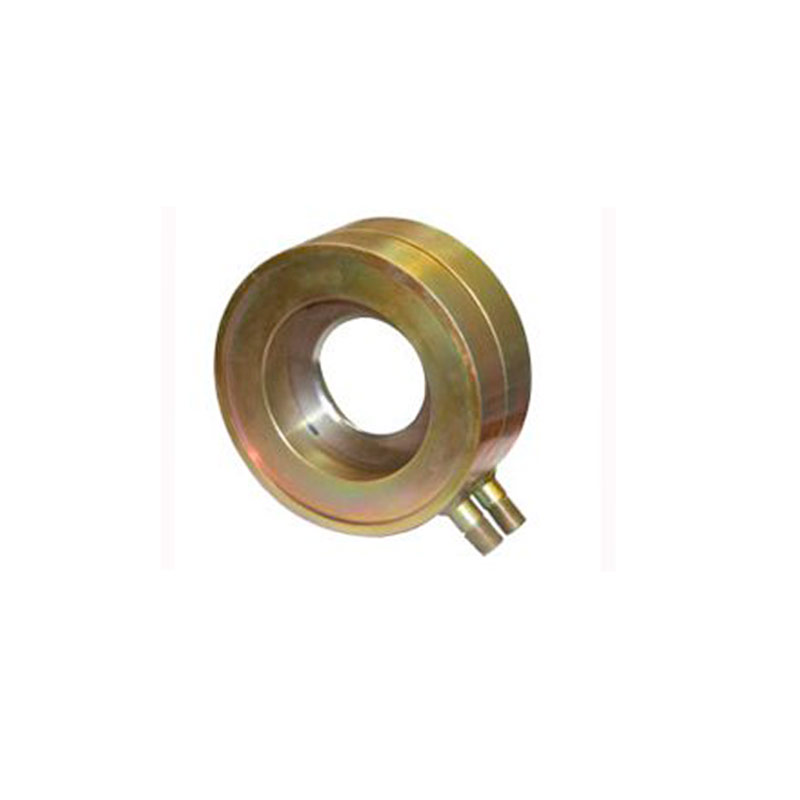

Диафрагма ДБС

Диафрагма ДБС предназначена для создания местной разности давлений вследствие изменения скорости потока измеряемой среды.

Область применения

Диафрагмы широко используются в комплекте с преобразователями разницы давлений ДМ-3583М, ДМТ-3583М и т.д. в системах конроля, регулирования и управления технологическими процессами при измерении расхода жидкости, газа, пара.

Структура условного обозначения

Диафрагмы рассчитываются и изготавливаются по данным опросного листа, который заполняет заказчик.При заказе необходимо указать: тип диафрагмы, условное давление, номинальный диаметр, материал диска:

• Б - сталь12Х18Н10Т ГОСТ 5632-72

Например: Диафрагма бескамерная на условное давление 1,6 МПа для трубопроводов с номинальным диаметром 800, материал диска - сталь 12Х18Н 10Т: "Диафрагма ДБС-1 ,6-800-Б".

По отдельному заказу и за отдельную плату к диафрагмам камерным поставляются комплект присоединительных фланцев и комплект прямых участков (фланцы с патрубками 2DN или 10DN и 4DN) .

Конструктивное исполнение

Диафрагма, как один из видов сужающих устройств - это тонкий диск с цилиндрическим отверстием, имеющим со стороны входа потока острую кромку, а со стороны выхода - конус. Измеряемая среда должна быть неагрессивной по отношению к маркам сталей 20, 12Х18Н10Т.
