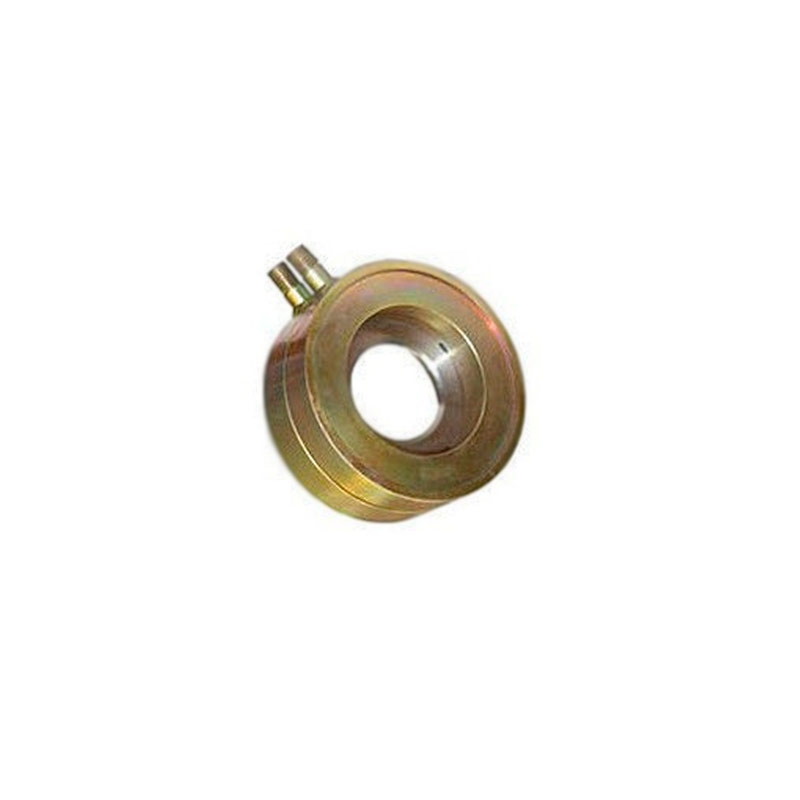

Диафрагма ДВС

Диафрагма ДВС предназначена для создания местной разности давлений вследствие изменения скорости потока измеряемой среды.

Область применения

Диафрагмы широко используются в комплекте с преобразователями разницы давлений ДМ-3583М, ДМТ-3583М и т.д. в системах конроля, регулирования и управления технологическими процессами при измерении расхода жидкости, газа, пара.

Структура условного обозначения

Диафрагмы рассчитываются и изготавливаются по данным опросного листа, который заполняет заказчик.При заказе необходимо указать: тип диафрагмы, условное давление, номинальный диаметр, материал диска:

• Б - сталь12Х18Н10Т ГОСТ 5632-72

Например: Диафрагма бескамерная на условное давление 32 МПа для трубопроводов с номинальным диаметром 300, материал диска - сталь 12Х18Н 10Т: Диафрагма ДВС-32-300-Б.

Конструктивное исполнение

Диафрагма, как один из видов сужающих устройств - это тонкий диск с цилиндрическим отверстием, имеющим со стороны входа потока острую кромку, а со стороны выхода - конус. Измеряемая среда должна быть неагрессивной по отношению к маркам сталей 20, 12Х18Н10Т.
