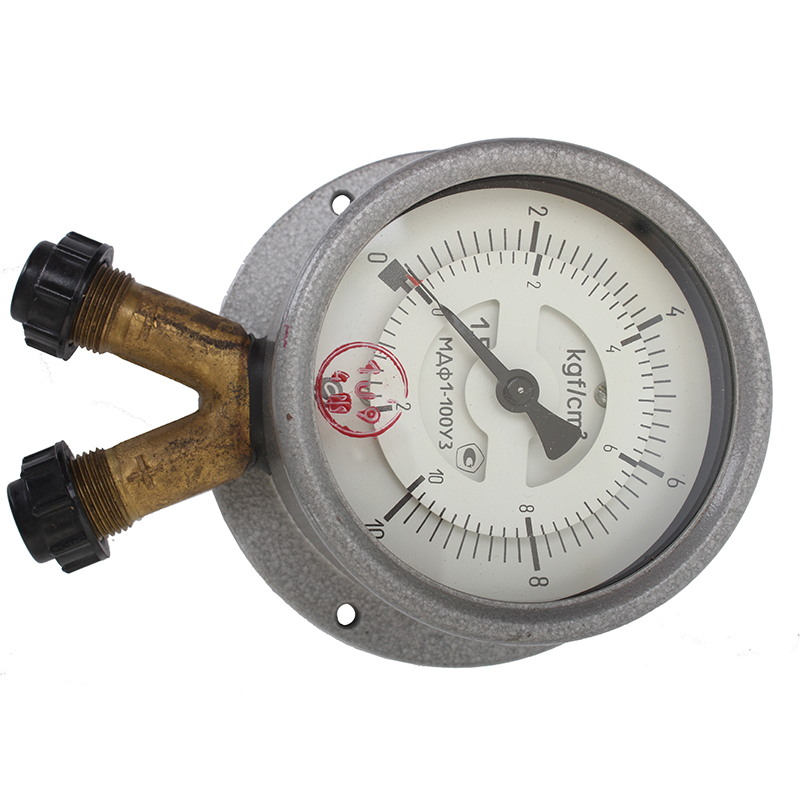

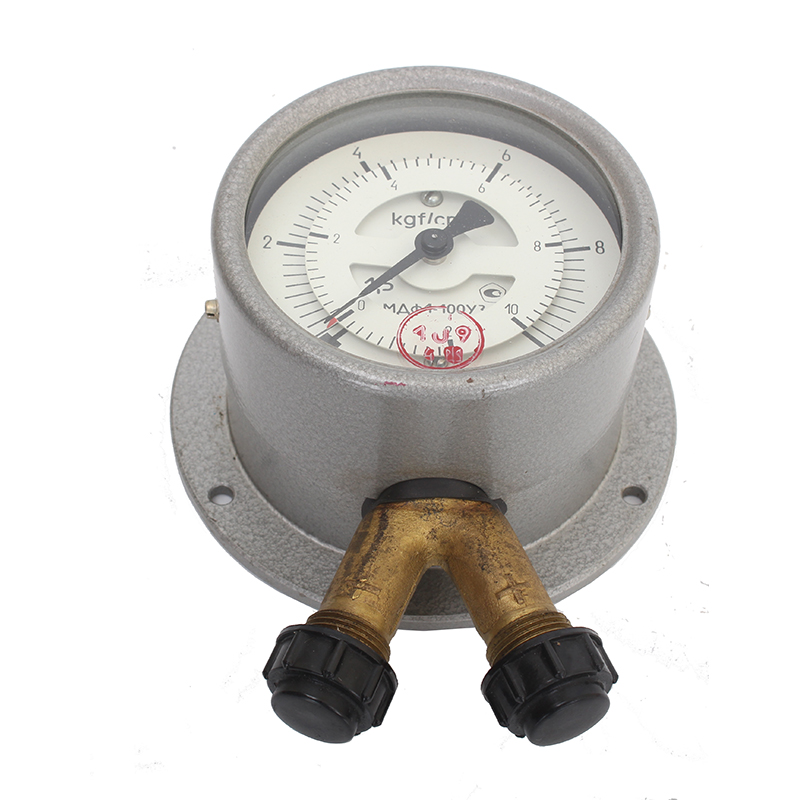

Дифманометр МДФ1-100

Манометр дифференциальный МДФ1-100 обеспечивает одновременное измерение давления в двух различных системах, а также отсчет разности этих давлений.

Комплект поставки

• манометр МДФ1-100;
• паспорт.

Принцип работы

Работа прибора основана на уравновешивании измеряемого давления силами упругой деформации чувствительных элементов, пропорциональными величинами измеряемых давлений. Упругими чувствительными элементами дифманометра являются две чувствительные пружины. Перемещение концов пружин через тяги передается секторам, которые вращаются на осях. С помощью зубчатого зацепления, перемещение секторов вызывает вращение трибок, на которых распологаются основная стрелка черного цвета и подвижный циферблат с указателем красного цвета, показывающие по шкале неподвижного циферблата давление в каждом из двух исполнений.
