Диод импульсный кремниевый 2Д522Б
Производитель:
Диод импульсный кремниевый 2Д522Б (2Д 522 Б, 2Д-522-Б, 2d522b, 2d 522 b, 2d-522-b) эпитаксиально-планарный предназначен для применения в импульсных устройствах.
Особенности

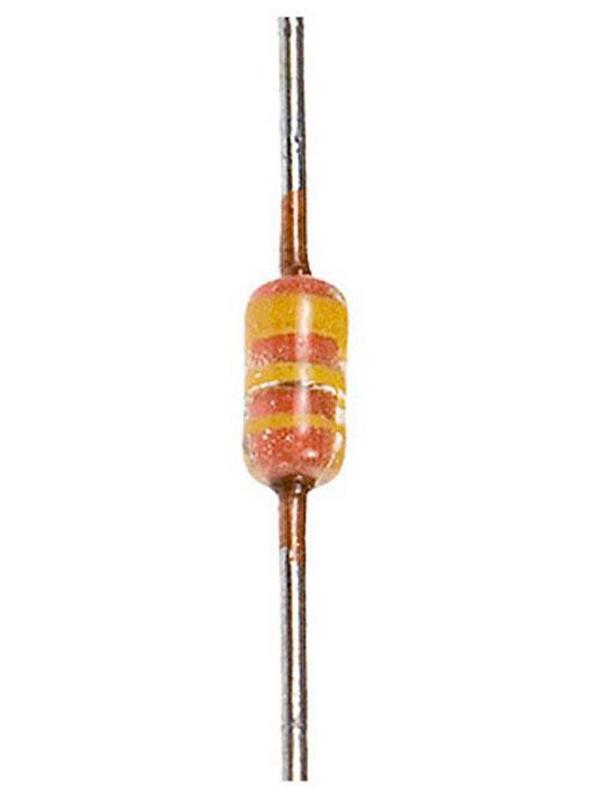

Выпускается в стеклянном корпусе с гибкими выводами. Для обозначения типа и полярности диодов используются условная маркировка черными кольцевыми полосами на корпусе со стороны положительного (анодного) вывода - одной полосой.
Область применения
Применяются в различных областях приборостроения, радиоэлектронной промышленности, служат для коммутации высокочастотных сигналов.
| Параметр | Значение |
|---|---|
| Постоянное прямое напряжение при прямом токе 100 мА и температуре: | |
| (+25)С и +125С | не более 1,1 В |
| (+25)С (типовое значение) | 0,95 В |
| (-60)С | не более 1,5 В |
| Постоянный обратный ток при обратном напряжении и температуре: | |
| (-60)С и +25С | не более 5 мкА |
| (+25)С (типовое значение) | 0,1 мкА |
| (+125)С | не более 100 мкА |
| Время обратного восстановления при прямом токе 10 мА и обратном напряжении 2 мА | не более 4 нс |
| Постоянное обратное напряжение 2Д522Б | 50 В |
| Импульсное обратное напряжение при Q не менее 10 и длительности импульса не более 2 мкс | 75 В |
| Средний прямой ток при температуре: | |
| от -60С до +50С | 100 мА |
| (+125)С | 50 мА |
| Импульсный прямой ток при длительности импульса не более 10 мкс и температуре: | |
| от -60С до +50С | 1500 мА |
| (+125)С | 500 мА |
| Заряд переключения: | |
| при прямом токе 50 мА и обратном напряжении 10 В | не более 400 пКл |
| типовое значение | 175 пКл |
| Общая емкость диода 2Д522Б: | |
| при нулевом обратном напряжении | не более 4 пФ |
| типовое значение | 2,2 пФ |
| Габаритные размеры: | |
| диаметр | 1,9 мм |
| длина | 59,8 мм |
| Масса | не более 0,15 г |
| Тип корпуса | КД-2; ДО-35 |
| Варианты исполнения изделий диоды 2Д522Б с в зависимости от вида приёмки: | |
| отдел технического контроля | 2Д522Б ОТК |
| особо стойкие (особо стабильные) | ОС2Д522Б, 2Д522Б ОС |
| приемка заказчика | 2Д522Б ПЗ |
| военная приемка | 2Д522Б ВП |
